追突事故で大きく折れ曲がったRTX 5060 Tiが復活｜短いPCB設計とGDDR7メモリ再実装が救った異例のGPU修理
本記事にはアフィリエイト広告（Amazon・楽天市場等）のリンクが含まれています。
冷却装置は大破もPCBはわずかな反りだけ、GDDR7メモリの再実装で息を吹き返す
グラフィックボードが物理的に大きく壊れた場合、修理できるのか、それとも廃棄するしかないのか、判断に迷う場面は少なくありません。
今回、車内に置かれていたRTX 5060 Tiが後方からの追突事故に巻き込まれ、冷却装置とバックプレートが大きく変形しました。修理を担当した中国のGPU修理系動画配信者「修电脑的张哥」、通称Brother Zhang氏が基板を分解したところ、GPUやメモリを載せたPCB自体は軽い反りにとどまっていたことが分かり、最終的に損傷箇所付近のGDDR7メモリを取り外して再実装するだけで復旧に成功しています。
この記事では、外見上ほぼ二つ折りに見えるほどの事故を受けながらなぜ復旧できたのか、修理の経緯とRTX 5060 Tiの基板設計の関係を整理したうえで、事故品や中古GPUを見分ける際に確認しておきたいポイントまでまとめます。
目次
発端車内保管中のRTX 5060 Tiが追突事故で変形

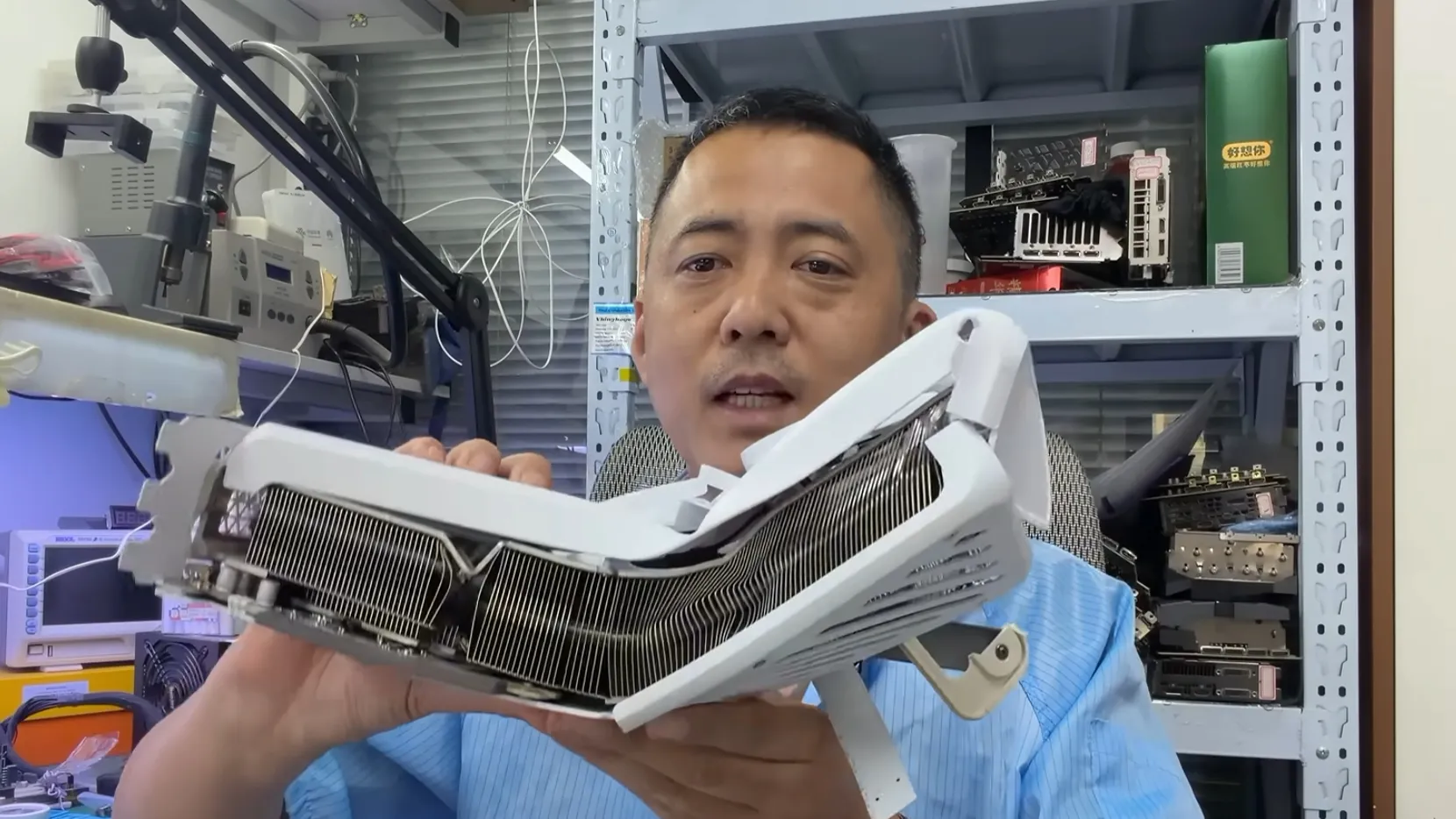

今回修理されたのは、AX Gamingの「GeForce RTX 5060 Ti X3W 8GB」とみられるグラフィックボードです。所有者が車内にカードを置いていたところ、その車が後方から追突されました。事故の衝撃によって冷却装置とバックプレートが大きく変形し、外見上はカードがほぼ二つに折れたような状態になっています。
公開された動画のタイトルは「全新5060TI重大车祸！」で、日本語に訳すと「新品の5060 Tiが重大な交通事故に！」という意味になります。冷却装置やバックプレートが大きく変形したRTX 5060 Tiを診断し、復旧させる過程がそのまま収められています。
Brother Zhang氏は、過去にも火災被害を受けたASUS製RTX 4060の修理を手掛けた実績があるGPU修理系の動画配信者です。基板レベルの修理を専門に扱っています。
実態「基板が二つ折り」になったわけではない
写真だけを見ると、グラフィックボード全体が中央から二つ折りになったように見えます。しかし、実際に激しく曲がっていたのは主にヒートシンク、バックプレート、I/Oブラケット、ファンカバーといった外装部分でした。GPUやメモリが実装されたPCBは軽く湾曲していたものの、致命的な亀裂までは発生していなかったと報告されています。
多層構造のPCBが本当に折れた場合、表面の配線だけでなく内部の電源層や信号層まで切断されます。PCI Expressの信号線、VRAMとGPUを結ぶ配線、電源回路の配線などが切れると、はんだを付け直すだけでは復旧できません。外側から見える亀裂をつなげられても、内部の複数層を完全に再構築するのは極めて困難です。
今回修理できたのは、激しく壊れた外装の下でPCBの主要部分が生き残っていたという条件が重なったためです。
初動最初の通電では映像を出力できた
Brother Zhang氏はカードを分解した後、PCBに明確な短絡がないかを確認しました。基板を慎重に修正して通電したところ、RTX 5060 Tiは起動し、ディスプレイへ映像を出力できたと報告されています。
ただし、映像が出たことはグラフィックボードが完全に直ったことを意味しません。PCの起動直後や基本ディスプレイドライバーで動いている状態では、GPUのすべての機能やVRAM領域が使われるわけではないためです。Windowsのデスクトップを表示できても、NVIDIAドライバーを読み込んだ瞬間に画面が消える、ゲームを起動するとクラッシュする、負荷をかけると映像が乱れるといった不具合は起こり得ます。今回のRTX 5060 Tiも、最初の映像出力までは成功したものの、その後に問題が判明しました。
転機NVIDIAドライバーを導入するとブラックアウト
修正したRTX 5060 TiへNVIDIAドライバーを適用すると、画面がブラックアウトし、システムが正常に動作しなくなりました。映像を表示できていたカードが正式なグラフィックスドライバーを読み込むと動かなくなる場合、GPUコア、VRAM、電源回路、PCI Express接続などに潜在的な問題が残っている可能性があります。
NVIDIAドライバーが読み込まれると、GPUの動作クロックや電圧が制御され、VRAMの初期化や各種アクセラレーション機能も有効になります。簡易的な映像出力では表面化しなかった不具合が、この段階で発生することがあります。報告では、メモリ診断を実行しても明確なエラーは検出されなかったとされていますが、それでも修理担当者は最も大きく変形した箇所に近いGDDR7メモリに問題があると判断しました。
対処曲がった箇所に近いGDDR7メモリを再実装
修理担当者は、損傷部分の近くに実装されていたSamsung製GDDR7メモリチップをPCBから取り外しました。その後、メモリチップを再び基板へ実装したところ、NVIDIAドライバーを正常に読み込めるようになり、グラフィックボードもRTX 5060 Tiとして正しく認識されました。
GPUやVRAMのチップは、一般的なリード付き部品のように端子が外から見える構造ではありません。チップの裏側に多数の小さなはんだボールを並べたBGAと呼ばれる方式でPCBへ接続されています。交通事故のような強い力で基板が反ると、チップ自体が割れていなくても、裏側のはんだ接合部に微細な亀裂が生じる可能性があります。
接合部が完全に切れていなければ、簡単なメモリテストでは異常を検出できないことも考えられます。温度変化や基板のたわみ、ドライバー読み込み後の動作条件によって、接続が不安定になる場合があるためです。今回の修理はメモリチップを新品へ交換したのではなく、問題が疑われるチップを取り外して再実装することで接合状態を修復したものと報告されています。
検証ストレステストでは安定性98.9％を記録
GDDR7メモリの再実装後、RTX 5060 TiはNVIDIAドライバーを正常に読み込み、負荷テストも完走しました。報告されたテスト結果では安定性が98.9％となり、GPU温度は最大67℃、メモリ温度は最大68℃でした。大きな事故を受けたカードとしては良好な結果ですが、このテストには応急的に修正されたヒートシンクと、外付け状態のファンが使われています。
事故で変形したヒートシンクはGPUコアやVRAMへ均一に接触しない可能性があります。バックプレートやブラケットも曲がっているため、PCI Expressスロットへ正常に固定できるとは限りません。実用品として使うには、適合するヒートシンク、ファン、ブラケット、バックプレートを用意し、接触圧も確認する必要があります。
構造要因短いPCBが損傷を抑えた可能性
今回の修理成功には、RTX 5060 Tiで採用されている比較的短いPCBが大きく関係していた可能性があります。近年のグラフィックボードでは、PCBの後方へヒートシンクを延長し、ファンから送られた空気をカードの背面へ通過させる設計が広く使われています。この構造ではカード全体が長く見えても、GPU、VRAM、電源回路が実装されているPCB自体は比較的短くなります。
今回の事故では、PCBからはみ出したヒートシンク部分が衝撃を大きく受けたことで、重要な電子部品が集中する領域への損傷を抑えられた可能性があります。仮にPCBが316mm近くまで伸びたフルレングス設計だった場合、同じ位置に加わった力によって多層基板そのものが折れていたおそれもあります。
販売ページで公表されている値によると、AX GamingのX3Wシリーズクーラーを採用する製品の本体サイズは316×131×65mmです。3スロットを超える厚みを持つ大型の3連ファンモデルですが、316mmの全長すべてをPCBが占めているわけではありません。RTX 5060 Ti X3W単体の仕様は一次情報で確認できませんでしたが、同シリーズのRTX 5070 X3Wなど他モデルでも同じ寸法が公表されており、共通のクーラー設計を採用しているとみられます。
グラフィックボードの見た目の大きさと、PCBの大きさは必ずしも一致しません。RTX 5060 TiはNVIDIA Blackwellアーキテクチャを採用したGB206ダイをTSMCの4nmプロセスで製造しており、4,608基のCUDAコア、128bitのメモリインターフェース、8GBまたは16GBのGDDR7を備え、Total Graphics Powerは180Wです。RTX 5090やRTX 5080のようなハイエンドGPUと比べると必要な電源回路の規模やメモリチップ数を抑えやすく、PCBを比較的小さく設計できます。一方で180Wの熱を静かに処理するには一定のヒートシンク面積が必要なため、PCBは短くても冷却装置を後方へ延長して2連や3連ファンを搭載するモデルが存在します。
誤解注意PCI Express 5.0 x8と表示されたのは正常
修理後の動作確認では、RTX 5060 TiがPCI Express 5.0 x8接続として認識されたと報告されています。x16スロットへ挿しているのにx8と表示されると、事故によって一部の信号線が切れたようにも見えます。しかし、RTX 5060 Tiはもともと「PCI Express Gen 5 x16形状、x8動作」という仕様で設計されているGPUです。したがって、修理後にPCIe 5.0 x8と認識されたこと自体は故障ではありません。
事故後のカードを確認する場合は、端子の物理的な長さだけで判断せず、そのGPUが本来使用するレーン数と比較する必要があります。ただし、動作中にx8からx4やx1へ低下する、負荷をかけてもリンク速度が上がらない、デバイスが頻繁に切断されるといった場合は、PCI Express端子や信号線の損傷を疑う必要があります。
教訓メモリ診断で異常がなくても安心できない
今回の修理で興味深いのは、メモリ診断では明確なエラーが出なかったにもかかわらず、GDDR7メモリの再実装によって復旧した点です。メモリテストはVRAM故障を調べるうえで有効ですが、すべての物理的な接続不良を確実に検出できるわけではありません。
事故で生じた微細なはんだ亀裂は、基板の温度や曲がり方によって接触状態が変わる可能性があります。診断中には正常でも、NVIDIAドライバーがクロックや電圧を変更した時点で不安定になることも考えられます。今回のような物理破損では、診断ソフトの結果だけでなく、衝撃が加わった位置、基板の反り、部品の位置関係も重要です。修理担当者が変形部分に最も近いメモリチップへ対象を絞ったのは、事故による機械的な応力を考慮した判断といえます。
見極め外装が壊れていても基板が無事なら直る場合がある
グラフィックボードの故障では、外見上の壊れ方と修理難易度が必ずしも一致しません。ファンカバー、ファン、ヒートシンク、バックプレート、I/Oブラケットは、交換部品さえ入手できれば修復できる可能性があります。GPUコアやVRAMが生きており、PCBの内部配線も切れていなければ、外装の損傷が激しくても電子回路を復旧できる場合があります。
反対に、外見がきれいでも修理できないケースはあります。電源回路の故障によって高い電圧がGPUコアへ流れた場合や、GPU直下でPCBに亀裂が入った場合は、外装に目立った傷がなくても修理が困難です。特に大型GPUでは、カードの自重や輸送中の衝撃によってPCI Express端子付近やGPUコア付近に亀裂が入ることがあります。重要な信号線が多数通る場所が折れると、修理費用がカードの価値を上回る可能性も高くなります。
- 破損が主にヒートシンク・バックプレート・ブラケットなど外装部分に集中している
- PCBに目視できる亀裂がなく、わずかな反りにとどまっている
- 問題箇所を特定のメモリチップや部品まで絞り込める
- 交換用のヒートシンク・ファン・ブラケットが入手できる
- GPU直下やPCI Express端子付近のPCBに亀裂が入っている
- 電源回路の故障で高電圧がGPUコアへ流れた形跡がある
- 多層基板の内部配線まで断線している疑いがある
- 修理費用が同等品の中古・新品価格を上回る見込みがある
注意喚起事故品や大きく曲がったGPUを自分で通電するのは危険
交通事故や落下で大きく変形したグラフィックボードを、そのままPCへ挿して確認するのは危険です。PCBの内部で電源層が短絡していた場合、通電した瞬間にGPU、VRAM、電源回路がさらに損傷する可能性があります。グラフィックボードだけでなく、マザーボードや電源ユニットへ影響が及ぶことも考えられます。
ヒートシンクがずれている状態では、GPUコアに正しく接触しないまま電源が入る可能性もあります。ファンが回転していても、コアやVRAMからヒートシンクへ熱が伝わっていなければ、短時間で温度が上昇します。基板を手で元の形へ戻す作業もおすすめできません。無理に反対方向へ曲げると、残っていた内部配線やBGA接合部まで破損する可能性があります。外からは元に戻ったように見えても、内部の亀裂を広げてしまうことがあります。物理的に変形したGPUは通電せず、基板修理に対応できる専門業者へ相談するのが安全です。
免責交通事故による破損はメーカー保証の対象になりにくい
グラフィックボードのメーカー保証は、通常使用中に発生した製造上の不具合を対象としています。落下、輸送中の固定不足、液体侵入、火災、交通事故など、外部から加わった物理的な損傷は保証対象外になるのが一般的です。今回のようにヒートシンクやPCBが目に見えて変形している場合、無償修理を受けられる可能性は低いといえます。
基板修理を依頼すると、メーカー保証が残っていたとしても、その後の保証を受けられなくなる可能性があります。修理費に加えて交換用クーラーやファンが必要になる場合は、同等GPUの中古価格や新品価格と比較して判断する必要があります。RTX 5060 Ti 8GBのようなミドルクラスGPUでは、GPUコアの交換、広範囲な配線修復、多数のVRAM交換が必要になると、修理費がカードの価値に見合わなくなる可能性があります。今回の事例では、GPUコアや電源回路が生きており、主な基板修理が1枚のGDDR7メモリ再実装で済んだことが復旧を現実的にしました。
選定基準中古GPUは外装だけでなく基板の反りも確認したい
フリマアプリや中古ショップでグラフィックボードを購入する場合は、ファンが回るか、映像が出るかだけでなく、基板やブラケットの状態も確認したいところです。強い衝撃を受けたカードは、修理直後には正常に動いても、温度変化を繰り返すうちに接合不良が再発する可能性があります。
特に注意したいのが、PCI Express端子付近の亀裂、GPU周辺の基板の反り、ブラケットとPCBの角度、ヒートシンク固定ネジの不自然な交換です。「映像出力確認済み」という説明だけでは、NVIDIAドライバーの導入、ゲーム負荷、VRAM全域のテストまで完了しているか分かりません。中古GPUを選ぶ場合は、ドライバーが正常に認識していること、一定時間の負荷テストを通過していること、GPUとVRAMの温度に異常がないことまで確認できる出品を優先した方が安全です。今回のRTX 5060 Tiも、最初の映像出力には成功しましたが、NVIDIAドライバーを読み込んだ段階で不具合が判明しました。
追突事故で大きく折れ曲がったAX Gaming製GeForce RTX 5060 Ti 8GBが、Brother Zhang氏の基板修理によって復活しました。外見上はカード全体がほぼ二つ折りになっていましたが、激しく変形していたのは主にヒートシンク、バックプレート、ブラケットなどです。GPUやVRAMが搭載されたPCBは軽く湾曲していたものの、致命的な亀裂までは生じていませんでした。
カードは最初の通電で映像を出力したものの、NVIDIAドライバーを読み込むとブラックアウトしました。修理担当者が損傷部分に近いSamsung製GDDR7メモリを取り外して再実装したところ、ドライバーが正常に動作し、RTX 5060 Tiとして認識されるようになりました。ストレステストでは安定性98.9％が報告されています。
修理できた大きな理由は、大型クーラーに対してPCBが短かったことです。事故の力がPCBの存在しないヒートシンク後方へ集中し、GPUコアや電源回路の致命的な破損を避けられた可能性があります。ただし、これは「折れたGPUでも簡単に直せる」ことを示す事例ではありません。PCBの主要部分が生き残り、故障箇所をGDDR7メモリ周辺へ絞り込めたからこそ成立した、条件の良い異例の修理です。大きく曲がったグラフィックボードを自分で通電したり、手で基板を戻したりするのは避けてください。
