3ピンDCファンは、PWMモードのヘッダーでは一切制御できません
ファンカーブを30%に設定しても、70%に設定しても、PCの音がまったく変わらない。そんな状態に心当たりがあるなら、そのファンは制御を受け付けていません。
原因の多くは、3ピンDCファンをPWMモードのファンヘッダーに接続していることです。この組み合わせではファンに常に12Vがかかり続け、永久に全開で回ります。ケース付属のファンハブを経由している場合は、ハブに信号を送っているヘッダー側が同じ役割を果たします。
Ryzen 7 7800X3DとCPS DA360-ARGB-BKを載せた実機では、最終的にアイドル54dB(A)から45.6dB(A)まで下がり、Cinebench時のCPU温度上昇は2.0℃に収まりました。
目次
症状回転数を指示しても音が変わらない
実際に測定した数値がこちらです。制御ソフトでファンの出力を変えながら、距離30cm・サイドパネルを閉じた状態で騒音を測りました。室内の暗騒音は35dB(A)です。
| ファンの設定 | 騒音 |
|---|---|
| 暗騒音（電源オフ） | 35 dB(A) |
| PWM 30% | 56.3 dB(A) |
| PWM 70% | 56.8 dB(A) |
| PWM 100% | 60 dB(A) |
30%から70%へ、指示を倍以上に増やしても0.5dBしか動きません。ファンの空力騒音はおおむね回転数比の50×log10で効くため、指示を倍にすれば通常は10dB以上変わります。
この「動かなさ」こそが、制御が届いていない証拠です。回転数を上げても下げても音が変わらないなら、そのファンはあなたの指示とは無関係に回っています。
診断回転数ログの変動幅を見れば一発で分かります
騒音より確実なのは、監視ソフトで回転数そのものを記録することです。HWiNFO64などでセッション中の最小値と最大値を残し、その差を見ます。
| ヘッダー | 回転数の範囲 | 判定 |
|---|---|---|
| CPU（ラジエーターファン） | 0 〜 1,788 RPM | 制御が効いている |
| ポンプ | 3,252 〜 3,269 RPM | 常時全開（正常な設定） |
| システム（ケースファン） | 1,729 〜 1,796 RPM | 制御が効いていない |
ラジエーターファンは0から1,788 RPMまで指示どおりに追従しているのに、ケースファンは測定セッション全体を通して67 RPMしか動いていません。指示を0%から100%まで振ったにもかかわらずです。
判定の目安はこうなります。
原因3ピンDCファンはPWM信号では止められません
ファンのコネクタには2種類あります。この違いが制御できるかどうかを決めます。
| コネクタ | 制御方式 | PWMモードのヘッダーに挿すと |
|---|---|---|
| 3ピン | DC制御（電圧） | 常時12Vがかかり全開のまま |
| 4ピン | PWM制御（信号比） | 指示どおりに回転数が変わる |
3ピンファンには制御信号を受け取る線がありません。回転数を決めているのは電源線にかかっている電圧だけです。そこへPWM信号のデューティ比で指示を送っても、ファン側には届きません。電圧は12Vのまま固定され、永久に全開で回り続けます。
逆に言えば、マザーボードのヘッダーをDC（Voltage）モードに切り替えれば、3ピンファンでも回転数を制御できます。ほとんどのマザーボードはヘッダーごとにPWMとDCを選べるようになっています。
原因ハブ経由なら、信号を送っているヘッダーを疑います
ケースに内蔵されたファンハブへ挿している場合も同じ症状が出ます。ただしこの場合、原因はハブ本体ではなくハブに信号を送っているヘッダー側にあることがあります。

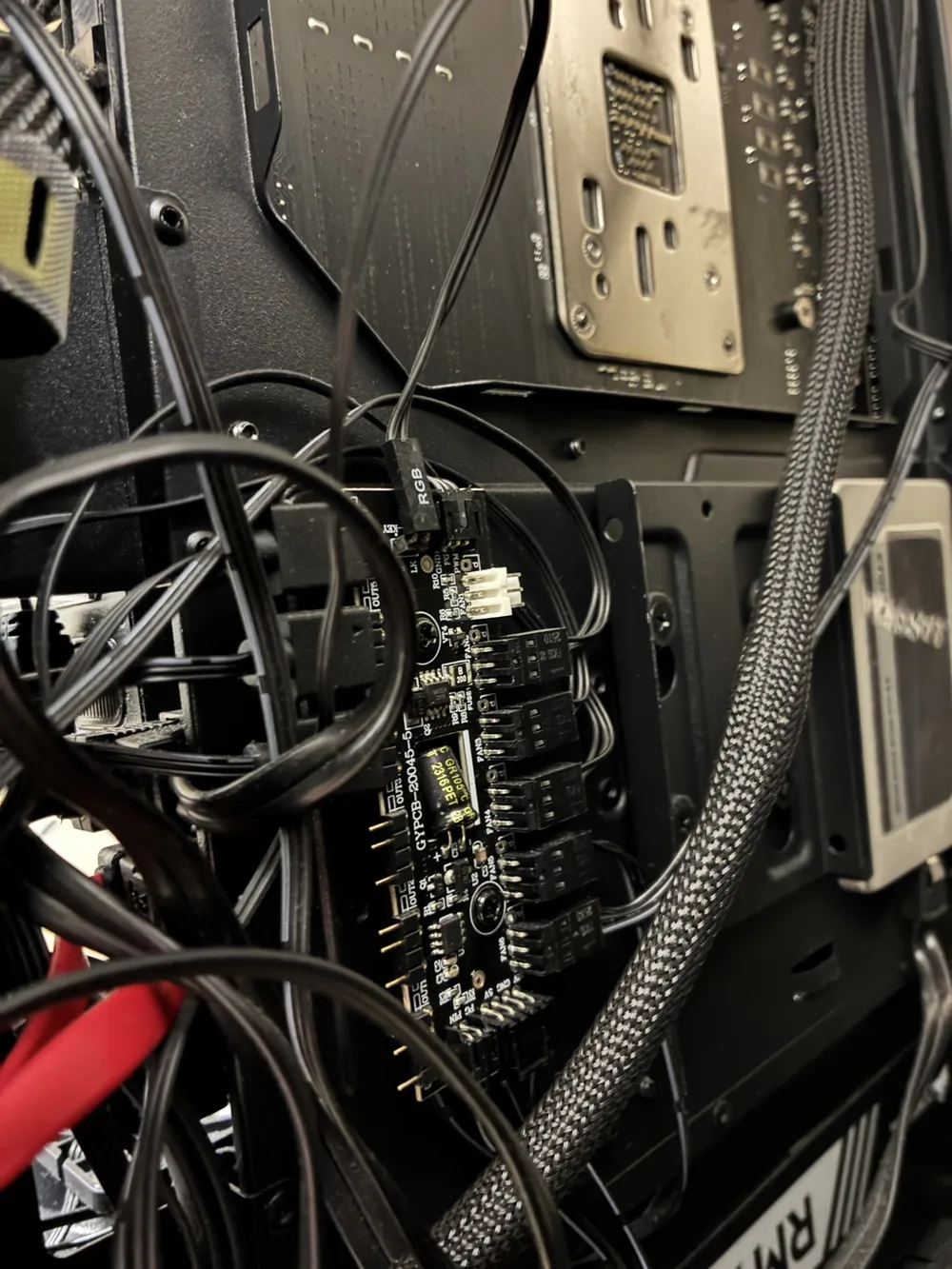

今回の環境で使っていたAntec DF700 FLUXは、標準搭載の5基がすべて3ピンDCファンです。PWM対応のファンは1基も含まれていません。ケースには6系統のファンとARGBをまとめる内蔵ハブが備わっており、マザーボードからのPWM信号を受け取る設計になっています。

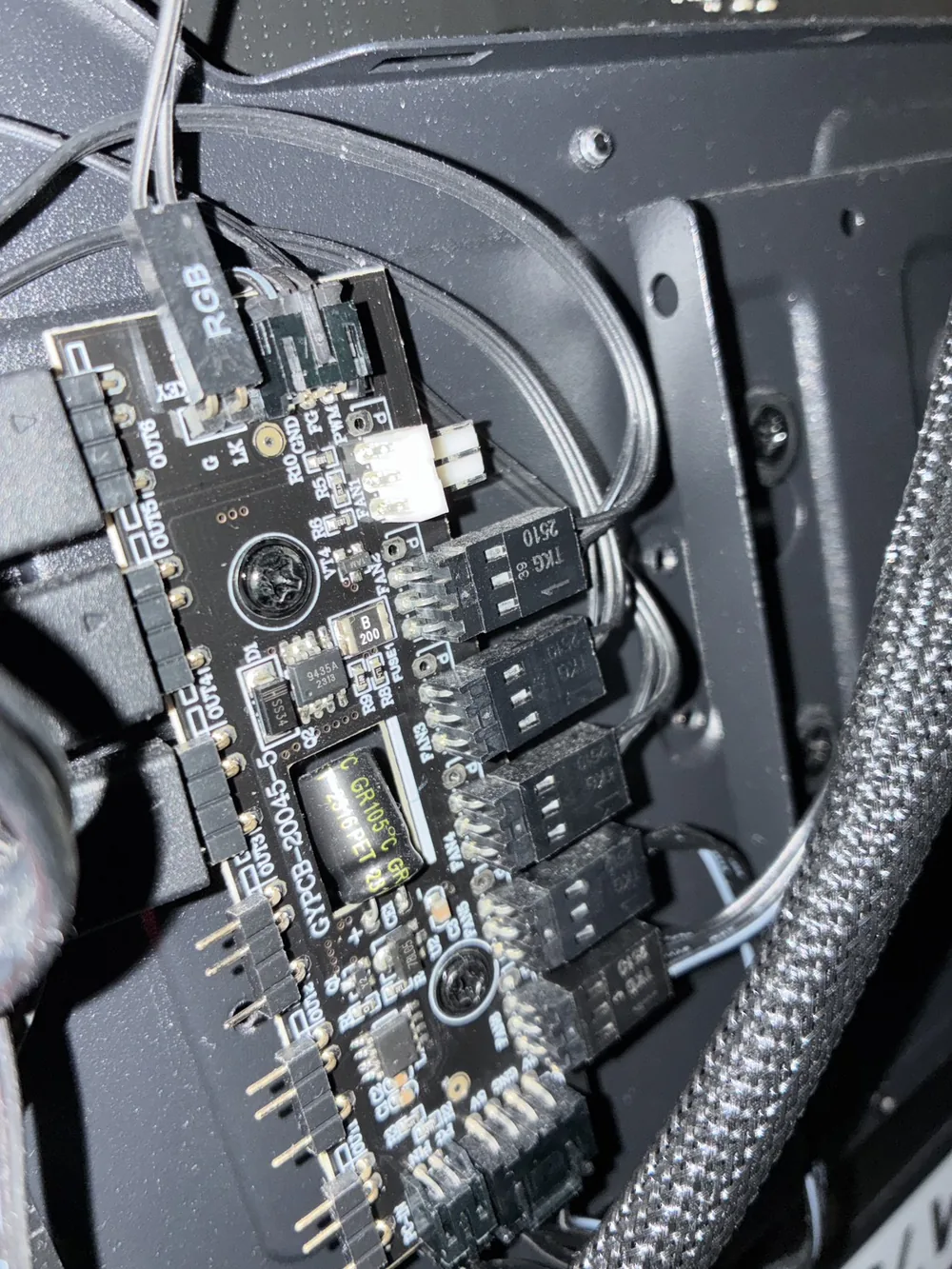

基板を見ると、ファン出力はFAN1からFAN6まですべて3ピンで、別系統でARGBの出力が並んでいます。マザーボードから受けるPWM入力の端子も基板上にありますが、そのPWM信号を3ピンファン向けの電圧に変換できているかどうかは、基板の見た目では判断できません。実際の回転数を記録して確かめるしかありません。
今回の環境では当初まったく制御できず、回転数は1,729〜1,796 RPMで固定されていました。しかしハブの入力ケーブルを別のファンヘッダーへ挿し替えたところ、回転数が変わるようになりました。ハブは正常に機能しており、信号を受け取る側のヘッダーが制御に使えないものだったことになります。
海外のレビューサイトには、このハブで回転数を変えられなかったという検証結果もあります。同じハブでも結果が分かれるということは、ハブの善し悪しを疑う前に入力側を試すほうが早いという意味です。
ハブはマザーボードからPWM信号を受け取り、それを3ピンファン用の電圧に変換します。つまり入力側のヘッダーがPWM信号を出していなければ、ハブは何も判断できません。ヘッダーがDCモードになっていたり、そもそも制御に使えない系統だったりすると、ファンには12Vが出続けます。
ヘッダーを替えるだけで直ることがあるので、配線を外して作り直す前に、挿し先を変えて試すのが先です。
対処配線とBIOS設定で直します
まずケースファンのコネクタがどこへ向かっているかを目視で確認してください。そのうえで、状態に応じて対処します。
- ハブ経由の場合、まずハブの入力ケーブルを別のファンヘッダーへ挿し替えます。今回はこれだけで制御が効くようになりました。挿し先のヘッダーはPWMモードのままにします。
- すでにマザーボードへ直結している場合、BIOSのハードウェアモニター画面で、そのヘッダーをPWMからDC（Voltage）モードへ変更します。3ピンファンはPWM信号では制御できません。
- 挿し替えでも直らないときに初めて、ファンの3ピンコネクタをハブから抜いてマザーボードへ直結します。ARGBの3ピンはハブに残せば発光は維持されます。
- 保存して再起動し、制御ソフトで出力を変えながら回転数が実際に動くかを確認します。動けば成功です。
- ヘッダーが足りない場合は3ピンの分岐ケーブルを使います。1ヘッダーあたりの電流上限は一般に1Aなので、つなぎすぎに注意してください。
下限を低く設定しすぎると、一度止まったファンが二度と回り出しません。一度100%で回してから段階的に下げ、止まる直前の値を確認してください。BIOSに最低回転数（Fan Min Duty）の設定があれば、その値以上に設定しておくと安全です。
もうひとつ注意点があります。ポンプが接続されたヘッダーは絞らないでください。簡易水冷のポンプは常時全開で運用するのが前提で、回転数を落とすと冷却能力に直結します。専用のポンプ用ヘッダーがあるマザーボードなら、そちらへ接続して固定運用にします。

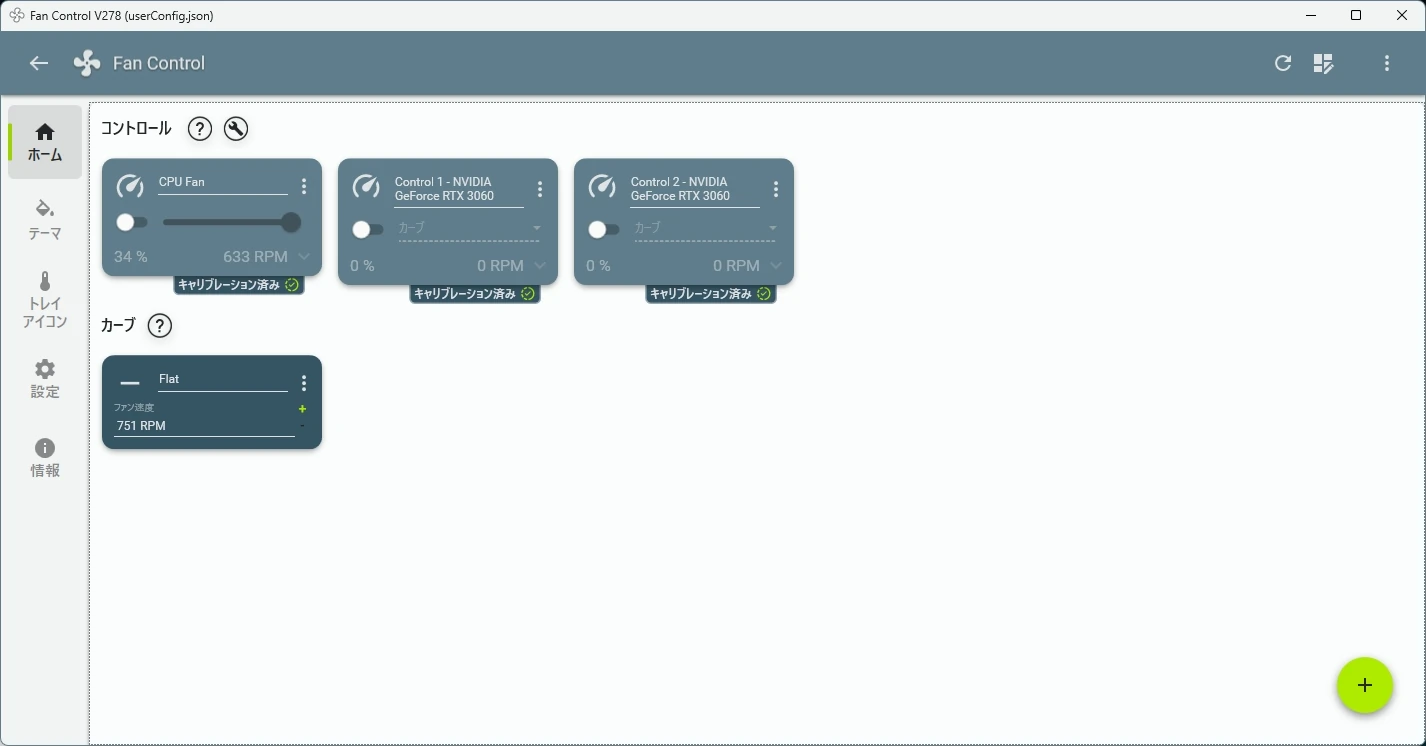

制御ソフトで固定値を入れるときは、カードのスライダーではなくカーブ側の値を編集します。カードにカーブが紐付いていると、カード上の数値は編集できません。カーブの紐付けを外せばスライダーが直接動かせるようになります。
恒久的に解決したい場合は、4ピンのPWMファンへ交換するのが最も確実です。マザーボード直結でカーブがそのまま効くようになり、低回転域の制御幅も広がります。
特定そもそも音源がどこかを実測で切り分ける
複数のファンが同時に回っている環境では、どれが主犯かを先に特定する必要があります。今回の構成はケースファン5基とラジエーターファン3基の計8基で、耳だけでは判別できません。
手順は単純で、音源を1つずつ止めて、残った音を測るだけです。
差分から各音源の寄与を計算すると、内訳はこうなります。
ラジエーターファンが全開のときは54dB(A)で、ケースファンの47dB(A)は完全に埋もれていました。ラジエーターファンを絞って初めて、隠れていたケースファンが下限として顔を出します。
騒音計の表示は常に「PCの音」と「部屋の音」の合成値です。dBは対数の単位なので単純な足し算にはならず、暗騒音に近い音は分離できません。
判定の目安は、差が3dB未満なら測定不能、3〜10dBなら補正して使用、10dB以上なら補正不要です。補正量は差が3dBなら3.0、5dBなら1.7、7dBなら1.0、10dB以上なら0をそれぞれ測定値から引きます。暗騒音を書いていない騒音データは、この判断ができません。
効果41%まで落として温度の代償は2℃でした
回転数を下げれば静かになりますが、冷却も落ちます。その交換レートを同じ条件で測りました。負荷はCinebenchの全コアです。
| ラジエーターファン | 騒音 | CPU安定 | CPU最高 | VR温度 |
|---|---|---|---|---|
| 1,788 RPM | 54 dB(A) | 76.0℃ | ― | 38.5℃ |
| 733 RPM | 47 dB(A) | 78.0℃ | 79℃ | 39.0℃ |
| 差 | −7 dB | +2.0℃ | ― | +0.5℃ |
1dB静かにするコストは、およそ0.29℃でした。最高値でも79℃で、Ryzen 7 7800X3Dの上限89℃に対して10℃の余裕が残っています。VRMは0.5℃上昇、チップセットは変化なしで、電源まわりへの悪影響も出ていません。
ただし400 RPMまで落としても騒音は47dB(A)から動きませんでした。その時点でケースファンが下限を作っているためです。
そこでケースファン側も制御下に置いて、最低まで絞りました。結果は45.6dB(A)です。アイドル54dB(A)からの合計で−8.4dB、音のエネルギーでおよそ7分の1になりました。
| 状態 | 騒音 |
|---|---|
| 購入時のまま | 54 dB(A) |
| ラジエーターファンを絞る | 47 dB(A) |
| ケースファンも絞る | 45.6 dB(A) |
| ケースファン停止 | 40 dB(A)（参考値） |
ただし期待したほどは下がっていません。ケースファンを物理的に止めた場合は40dB(A)まで落ちるので、5.6dBの差が残ったままです。理由はDC制御の下限にあります。
騒音から逆算すると、ケースファン単独の寄与は全開で約46.0dB(A)、最低設定でも約44.2dB(A)でした。差は1.8dBしかありません。ファンの騒音は回転数比のおよそ50×log10で効くので、1.8dBの差は回転数にして1割弱にあたります。
DC制御は電圧で回すため、一定の電圧を下回るとファンが回らなくなります。そのため0%まで絞れず、高いところで頭打ちになります。止めることもできません。ここから先を詰めるなら、ファンを4ピンのPWM対応品へ替えるしかありません。
さらに副次的な発見として、サイドパネルを開けたまま使っていると3.7dB上がります（47dB(A)が50.7dB(A)）。メンテナンス後に閉め忘れているなら、閉じるだけで戻ります。
おすすめ交換で解決する場合の選び方
今回のように制御が効くようになっても、DC制御では全開の9割程度までしか落ちません。45.6dB(A)から先を詰めるには、ファンそのものを4ピンのPWM対応品に替える必要があります。選ぶときは公称の最低回転数を仕様表で確認してください。下限が高いモデルだと、替えても同じ壁に当たります。
FAQよくある質問
まとめまとめ｜音が変わらないならカーブではなく配線を疑います
ファンカーブを何%に設定しても音が変わらないなら、それはカーブの設定値の問題ではありません。回転数ログの変動幅を見て、100 RPM未満しか動いていなければ制御が届いていないと判断できます。
原因の多くは3ピンDCファンとPWMモードの組み合わせです。3ピンファンは電圧で回転数が決まるため、PWM信号のデューティ比では制御できません。BIOSでヘッダーをDCモードに切り替えれば解決します。ハブ経由の場合は事情が違い、ハブに信号を送っているヘッダーを別の系統へ挿し替えるだけで直ることがあります。今回はこれで制御が効くようになりました。
直した効果はアイドル54dB(A)から45.6dB(A)へ、音のエネルギーでおよそ7分の1です。その代償はCinebench時のCPU温度で2.0℃、上限までの余裕は10℃残りました。パーツ代はかかっていません。
一方で限界も見えました。ケースファンを物理的に止めれば40dB(A)まで落ちるのに、DC制御では全開の9割程度までしか絞れず、5.6dBぶんが取り切れません。設定だけで到達できるのは45.6dB(A)までで、そこから先はファンを4ピンのPWM対応品へ替える話になります。
ファンの回転数が下がらないときは、監視ソフトで変動幅を確認してください。100 RPM未満しか動いていなければ制御外です。3ピンファンを直結しているならBIOSでヘッダーをDCモードへ、ハブ経由ならハブの入力ケーブルを別のヘッダーへ挿し替えます。今回はこれで8.4dB下がり、温度の代償は2℃でした。ただしDC制御では全開の9割程度までしか落ちないため、そこから先を狙うならPWMファンへの交換が必要です。
出典：Antec「DF700 FLUX」製品ページ ／ APH Networks「Antec DF700 FLUX Review」 ／ サイズ「CPS DA360 ARGB BLACK」製品ページ ／ サイズ「CPS DA360 V2 ARGB BK」製品ページ ／ AMD「Ryzen 7 7800X3D」製品仕様
騒音・温度はRyzen 7 7800X3D、GeForce RTX 3060、Antec DF700 FLUXという構成での実測値です。距離30cm・サイドパネルを閉じた状態・室内の暗騒音35dB(A)という条件で測定しました。ケース構成や室温で数値は変わります。
