ICY DOCK EXLink MB308A5とは？PCIe 5.0のSSD増設に必要な4分岐・MCIO接続条件とM.2カードとの違い

PCパーツ

2026.10.7

ICY DOCK EXLink MB308A5とは？PCIe 5.0のSSD増設に必要な4分岐・MCIO接続条件とM.2カードとの違い

本記事にはアフィリエイト広告（Amazon・楽天市場等）のリンクが含まれています。

PC PARTS / NVMe

ICY DOCK EXLink MB308A5
最大4台の条件はPCIe分岐とMCIO接続

SSDをケーブル先へ配置するPCIe 5.0 x16カードです。M.2へ直接載せる増設カードとは、必要な部品が違います。

PCIe 5.0 x16MCIO 8i × 2最大4台・ホスト側分岐が必要

ゲーミングPCのSSD容量を増やすとき、空いているPCIeスロットへICY DOCK EXLink MB308A5を挿すだけで、手持ちのM.2 SSDを使えるのでしょうか。

MB308A5は、PCIe 5.0 x16の信号を2基のMCIO 8i端子へ出すNVMeホストアダプターです。SSDを直接載せるM.2ソケットはなく、対応ケーブルとSSDの接続先が別途必要です。最大4台を使うには、マザーボード側でx4/x4/x4/x4のPCIe分岐に対応する必要があります。

ケース前面でSSDを交換したい、U.2/U.3のリムーバブルケースへ配線したい場合は候補になります。ゲーム用M.2 SSDの容量を増やしたい場合は、空きM.2スロットへの増設から検討すると、ケーブル・ケース・給電の追加を抑えられます。

用途MB308A5はSSDをMCIOケーブルでつなぐカード

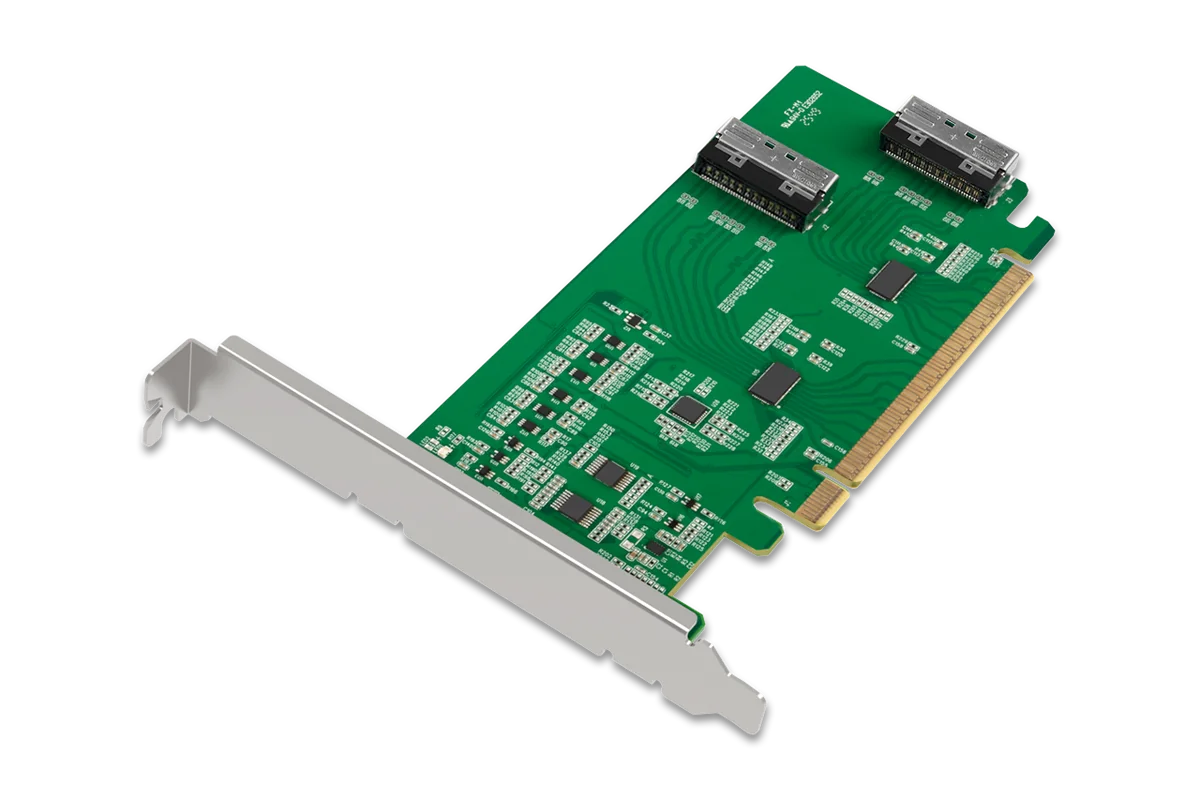

ICY DOCK EXLink MB308A5の2基のMCIO 8i端子とPCIe x16コネクター — EXLink MB308A5。SSD用のM.2ソケットではなく、MCIO端子を備えます（画像：ICY DOCK公式製品画像パック）

MCIOは、PCIeの信号などをケーブルで運ぶためのコネクターです。MB308A5の端子はMCIO 8i（SFF-TA-1016）で、各端子に8レーン、2端子で計16レーンを扱います。x4接続のNVMe SSDを4台使う構成では、その16レーンをホスト側で4組に分けます。

カードにはPCIe Gen5のRedriver（信号補正回路）と100MHzクロックバッファを搭載しています。長い基板配線やケーブル配線での信号品質を支える部品です。Redriverはレーン分岐の代わりにはならず、PCIe 4.0のスロットを5.0へ変えるものでもありません。

PCIe x16の形状だけでは4台に対応しません

長いスロットでも実配線がx4やx8の場合があります。最大4台には、そのスロットへ16レーンが割り当てられ、x4/x4/x4/x4に分岐できることが必要です。

主な用途は、NVMeリムーバブルケースへSSDをまとめて接続するワークステーションやサーバーです。マザーボード上から離してSSDを配置し、ケース前面から交換する構成を作れます。カード単体の追加でゲームのfpsやロード時間が改善するとは判断できません。

接続必要なのは対応ケーブル・SSDケース・別系統の給電

4台のU.2/U.3 NVMe SSDを使う公式構成例は、MB308A5を1枚、MB412L-Bを2本、MB699V5P-Bを1台の組み合わせです。SSD4台は別途用意します。MB699V5P-Bは5.25インチベイに入る4台用のケースで、MCIO 8i端子を2基備えます。

ホスト側はMB308A5と対応PCIeスロットマザーボードへカードを取り付け、SSD4台なら使用スロットの分岐をx4/x4/x4/x4へ設定します。カードを挿すスペースだけでなく、GPU装着後の空きとレーン配分も確認します。

MCIO 8iどうしならMB412L-Bを2本MB412L-Bは0.5mのMCIO 8i→MCIO 8iケーブルです。MB308A5の2端子とMB699V5P-Bの2端子をつなぎます。ケース内の経路が0.5mに収まるか、コネクター周囲に余裕があるかも確認します。

SSDは接続先ケースの対応形式に合わせるMB699V5P-Bへ入れるのは2.5インチU.2/U.3 NVMe SSDです。M.2 SSDをそのまま挿す構成ではありません。M.2用ケースを選ぶ場合も、端子形式・接続台数・PCIe世代を一式で照合します。

SSDケースへ電源ユニットから給電するMB699V5P-BにはMolex 4ピン電源コネクターが2基あり、電源ユニットから接続します。MCIOをつなぐだけではSSD側への給電は完了しません。ケースの電源端子と電源ユニットのケーブルを、購入前に確認してください。

MCIO 4i端子の1台用ケースへつなぐなら、8iから4i側へ分ける対応ケーブルを選ぶ必要があります。MB413L-BはMCIO 8iからMCIO 4iを2本へ分ける0.5mのケーブルです。4i→4iのMB414L-Bを、8i端子のMB308A5へ直接つなぐ想定で買わないでください。コネクターの名前だけでなく、ホスト側・SSD側の端子とピン配列の対応を確認します。MB308A5のピン配列はSFF-9402 Rev 1.1準拠です。

1台用のケースやM.2からU.2への変換を検討しているなら、MB491V5K-Bの用途とMCIO接続の追加部品も判断材料になります。接続先の形状が同じでも、変換部品のPCIe世代が違えば、その世代が上限になります。

互換性マザーボードは型番・CPU・スロット単位で確認する

対応条件は「PCIe 5.0対応マザーボードか」だけでは決まりません。同じ基板でもCPUによって使えるレーン数や分岐モードが変わり、GPUやオンボードM.2の使用状況でも配分が変わります。

マザーボードとCPUの正確な型番を控えます。型番末尾まで一致するマニュアルと、CPU別の拡張スロット仕様を開きます。
使いたいスロットの実配線を確認します。「x16形状、x4動作」なら、4台用の16レーンはありません。最大4台なら電気的なx16動作が必要です。
PCIe Bifurcationの対応表を確認します。そのCPUとスロットの組み合わせにx4/x4/x4/x4があるか調べます。x8/x8の表記だけでは、4台を各x4で接続できるとは判断できません。
GPU・M.2との共有条件を確認します。2本目へカードを挿したときの1本目の動作幅、無効になるM.2やPCIeスロットがないかを読みます。
BIOSで使用スロットの分岐を設定します。設定名はメーカーやモデルで異なります。「PCIe Link Speed」のGen4/Gen5選択とは別の項目です。
組み立て後に全台の認識を確認します。BIOSとOSで接続したSSDがそろって見えるか確認し、再起動後も分岐設定が保持されているか確かめます。

対応表は、ASUSならPCIe分岐とHYPER M.2カードの公式FAQが参考になります。ただし、HYPER M.2カードの利用可能台数は、MB308A5とケーブル・SSDケース全体の動作保証を意味しません。表で分岐条件を確認したうえで、使う一式の対応をメーカーへ照会してください。

問い合わせるときは「マザーボード型番、CPU型番、GPUを挿すスロット、MB308A5を挿すスロット、使用中のM.2スロット、SSDの予定台数」を伝えます。4台なら、GPUを残した状態で対象スロットをx16かつx4/x4/x4/x4で使えるかまで質問すると、購入判断につながります。

GPUを併用するときはx8＋x8への変更に注意

CPU側の16レーンを2本のスロットでx8＋x8に分けるマザーボードでは、GPUとMB308A5へ16レーンずつ割り当てることはできません。MB308A5側に残ったx8をx4＋x4へ分岐できる場合でも、各SSDへx4を割り当てる構成は2台分です。端子とレーンの対応も含めて接続構成を確認してください。

GPU側のリンク幅も変わるため、ストレージを増やすためにGPUの接続条件を変えてよいかを先に判断します。fpsへの影響はGPU・ゲーム・PCIe世代で違うので、x8化の影響を一律の割合で見積もることはできません。GPUの冷却器が空きスロットを物理的に覆っていないかも確認が必要です。

比較通常のM.2増設・ASUSの4台用カードとの違い

M.2 SSDを固定してゲームライブラリーを増やすなら、まずマザーボードの空きM.2ソケットを検討します。そこが埋まっていて複数台をまとめたい場合は、SSDを直接搭載するASUS HYPER M.2 X16 GEN5 CARDが比較候補です。

増設方法	SSDの置き方	先に確認する条件
オンボードM.2	マザーボードのM.2ソケットへ直接搭載	空きソケット、NVMe対応、長さ、PCIe世代、共有レーン
MB308A5	MCIOケーブル先のSSDケースなどへ搭載	最大4台はx16と4分岐、MCIO一式、ケースと給電
ASUS HYPER M.2	拡張カードのM.2ソケットへ最大4台搭載	CPU・使用スロットの分岐対応、カードの長さ、補助電源
