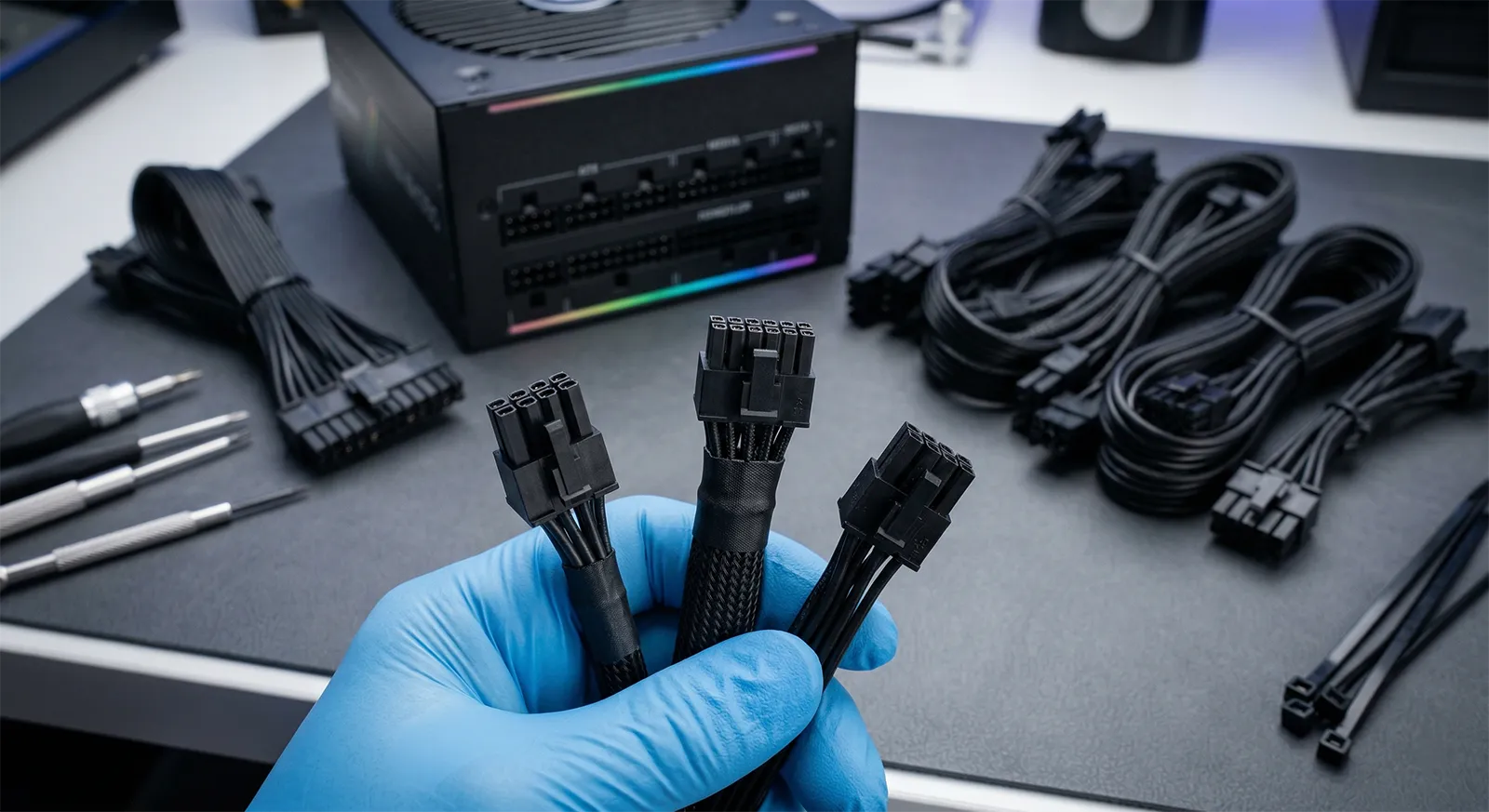

12V-2×6は8ピンから変換できる
RTX 50シリーズの12V-2×6(12V-2×6とも表記)に、GPU用の8ピンと6+2ピン、CPU用のEPS 8ピン。PCの電源ケーブルは似た名前が多く、16ピンのグラボを今の電源のまま使えるのかで迷いやすいところです。
12V-2×6は8ピンから変換できます。NVIDIAの仕様では、付属アダプターへつなぐPCIe 8ピンケーブルはRTX 5070と5070 Tiが2本、RTX 5080が3本、RTX 5090が4本です。ATX 3.1電源は必須ではなく、ケーブルの本数と電源容量が足りていれば今の電源で動かせます。
判断が分かれるのは、8ピンの接続先です。GPUに挿す8ピンの定格は1本150Wですが、電源に挿す8ピンはメーカー独自の端子で、2個で600Wを流す純正ケーブルもあります。この端子のピン配列はメーカーやシリーズで違うことが多いため、他社の電源にケーブルを流用してはいけません。
目次
規格一覧PC電源ケーブルの規格と種類の一覧
PC内部で使う主な電源コネクタは次の9種類です。挿す先とピン数を押さえれば、ほとんどのケーブルは見分けられます。
| コネクタ | 接続先 | 電力の目安 | 備考 |
|---|---|---|---|
| ATX 24ピン(20+4) | マザーボード | +12Vピンは計120W※ | ATX電源の主電源 |
| EPS 8ピン(4+4) | マザーボード(CPU給電) | 288〜384W※ | +12Vは4本。端子が2基のマザーボードもある |
| PCIe 6ピン | GPU | 75W | 旧世代やエントリーGPU向け |
| PCIe 8ピン(6+2) | GPU | 150W | RTX 5060系やRadeon RX 9000も採用 |
| 12ピン | GPU | 8ピン2本分 | RTX 3080などのFounders Edition |
| 12VHPWR(12+4の16ピン) | GPU | 最大600W | 12V-2×6の前身。RTX 40シリーズで普及 |
| 12V-2×6(12+4の16ピン) | GPU | 最大600W(450W品なども) | 12VHPWRの改良版 |
| SATA 15ピン | SSD / HDD / 光学ドライブ | +12Vで60W※ | L字型の平たいコネクタ |
| ペリフェラル4ピン(Molex) | ケースファン / 旧デバイス | +12Vで60W※ | 最近のPCではあまり使わない |
※EPS 8ピンは1ピン6〜8Aの設計目安を12Vで換算した値です。ATX 24ピン・SATA・ペリフェラルはCORSAIR電源の定格で、SATA・ペリフェラルの+5Vは25Wです。
6+2ピンと8ピンの違い
6+2ピンは、2ピンを切り離せるPCIe 8ピンです。つないだままならGPUの8ピン端子(150W)に、2ピンを外せば6ピン端子(75W)に挿せます。
増える2本は+12Vの線ではなく、SENSE(検知)と接地です。+12Vは6ピンも8ピンも3本で、GPUはSENSEの状態から75Wのケーブルか150Wのケーブルかを判断します。
CPU用8ピンとPCIe 8ピンの違い
どちらも8ピンですが、用途が違い、互換性はありません。CPU用のEPS 8ピンは+12Vが4本で4+4に分かれ、GPU用のPCIe 8ピンは+12Vが3本で6+2に分かれます。入らないコネクタを押し込まないでください。
電源ユニット側の端子はCPU・PCIe共用のモデルがあります。デバイス側は用途が決まっているので、ケーブルのラベルを確かめてから挿します。
12VHPWRと12V-2×6の見分け方
どちらも12+4ピンの16ピンで、ケーブルに違いはありません。RTX 40世代の12VHPWRケーブルは、RTX 50世代のGPUにも使えます。
違いはGPUや電源の端子側にあり、センスピンの奥まりで区別できます。端子の縁からの距離は12VHPWRが0.45mm、12V-2×6が1.95mmです。2023年9月以降に作られたカードの多くは12V-2×6です。
SATA電源とペリフェラル4ピンの見分け方
SATAは薄く平たいL字型で、ペリフェラル(Molex)は長方形のコネクタに丸いピンが4本並びます。今のPCでペリフェラル4ピンを使う場面は限られ、一部の古いケースファンや水冷ポンプくらいです。
コンセントにつなぐ電源コードの規格
電源ユニットとコンセントをつなぐACの電源コードは、ここまでのDCケーブルとは別物です。機器側はIEC C13、プラグ側は3Pか2Pのものが一般的で、同じ形でも定格電流が違います。
たとえばサンワサプライのKB-D327Aは7A・125V(700Wまで)、KB-D3215Aは15A・125V(1500Wまで)です。CORSAIR RM850eの入力電流は10A〜5A(AC 100〜240V)で、100Vの国内で高負荷まで使うと7Aのコードでは定格が足りません。電源ユニットに付属するコードをそのまま使うのが確実です。
出典:Intel ATX12VO設計ガイド Rev.2.11(PCIe 8ピン・12V-2×6の定格は5.2.2.4節) / CORSAIR コネクターの定格 / CORSAIR 8ピン→12V-2×6ケーブルの解説 / NVIDIA RTX 3080 / サンワサプライ KB-D327A / KB-D3215A / CORSAIR RM850e
変換12V-2×6は8ピンから変換できる?接続方向で使うものが変わる
変換できます。何を使うかは、16ピンが電源とGPUのどちらにあるかで決まります。
| 手元の構成 | つなぐもの | 給電の上限 | 確認すること |
|---|---|---|---|
| 8ピンケーブルの電源+16ピンのGPU | GPU付属の変換アダプター | 8ピン1本あたり150W | GPUごとの指定本数をすべて挿しているか |
| モジュラー電源+16ピンのGPU | 電源メーカー純正の12V-2×6ケーブル | 製品の定格(最大600W) | 電源の型番が対応表にあるか、8ピン端子を2個とも挿しているか |
| 16ピン端子の電源+8ピンのGPU | 電源付属の16ピン→6+2ピン×2ケーブル | GPU側は1本あたり150W | 電源メーカーの付属品か、接続先の向きが合っているか |
電源側の8ピンとGPU側の8ピンは定格が違う
1本150Wなのは、GPUに挿すPCIe 8ピンの話です。電源に挿す側の8ピンはメーカー独自の端子で、CORSAIRのType 4・Type 5なら1個で300Wを超える電力に対応します。
そのため、電源の8ピン端子2個から16ピンへつなぐ純正ケーブルは最大600Wです。CORSAIRのCP-8920284(Type 4用、650mm)とSeasonicの12V-2×6ケーブル(750mm、16AWG)がこの形です。

ただし、16ピンなら必ず600Wとは限りません。CORSAIR RM650eの付属ケーブルは最大450Wで、600WのケーブルかPCIe 8ピン4本を求めるRTX 5090の要件を満たしません。
純正ケーブルは対応する電源でしか使えません。CORSAIRの600Wケーブルは他社の電源に非対応で、Seasonicのケーブルは650W以上の対応シリーズに限られます。
8ピン×2・×3・×4の違い
本数はGPUが必要とする電力で決まり、合計はPCIe 8ピンの150Wに本数を掛けた値です。
| 8ピンの本数 | 8ピン側の合計 | 公式仕様でこの本数を使うGPU |
|---|---|---|
| 8ピン×2 | 300W | RTX 5070 Ti / RTX 5070 / RTX 4070 Ti SUPER / RTX 4070 |
| 8ピン×3 | 450W | RTX 5080 / RTX 4090 / RTX 4080 SUPER |
| 8ピン×4 | 600W | RTX 5090 |
1本のケーブルが2つの8ピンに分かれるタイプは、CORSAIR電源の純正品なら、8ピン2つのGPUを1本で、3つのGPUを「分岐1本+単独1本」で、RTX 5090を分岐2本でつなげます。ただし消費電力が288Wを超えるGPUを1本の分岐ケーブルだけでつなぐのは勧められていないので、300WのRTX 5070 Tiは2本に分けてください。
他社の電源や、後から買い足す汎用の分岐ケーブルに同じ考え方は当てはまりません。純正品と汎用品の境界はPCIe補助電源の分岐ケーブルとWHEA-Loggerの関係で解説しています。
6ピン→8ピン、SATA→8ピンの変換は避ける
6ピンの規格は75W、8ピンは150Wです。6ピンを8ピンへ変換すると、GPUからは150Wのケーブルに見えますが、元の端子は75W規格のままです。
SATAとペリフェラルも、CORSAIR電源の定格は+12Vで60Wしかなく、8ピン1本分の150Wに届きません。指定の本数が足りないときは変換で数を合わせず、電源メーカーのケーブルか電源の買い替えで解決します。
CableModアングルアダプターのリコール
L字に曲げるアングルアダプターも、製品によっては注意が必要です。CableModの12VHPWR用90度・180度アダプターV1.0/V1.1は、オス側が緩んで過熱し、GPUに溶着する恐れがあるとして、2024年2月8日に米国でリコール対象になりました。
対象は約25,300個で、272件の報告と、少なくとも74,500ドルの物的損害の申し立てがありました。負傷の報告はありません。対象品を持っている場合は使用をやめ、メーカーの案内に従ってください。
GPUに付属する変換アダプターは、NVIDIAが仕様表に載せている接続方法です。指定の本数をすべて挿し、差し込みを確かめれば、今の電源のまま使えます。電源を買い替えるときは、ケーブル1本でつなげるATX 3.1電源を選ぶと、接続点とケーブルの本数を減らせます。
出典:CORSAIR 2×8ピンと6+2ピンのケーブルの違い / CORSAIR 単独ケーブルと分岐ケーブル / Seasonic 12V-2×6ケーブル / Seasonic CORE GX ATX 3.1の接続案内 / 米CPSC CableModリコール
早見表GPU別 必要コネクタと電源容量の早見表
NVIDIAのRTX 50・40シリーズは、16ピンのモデルでも8ピンケーブルと付属アダプターでつなげます。手持ちの電源の8ピンケーブルの本数と電源容量を、次の表と照らし合わせてください。
| GPU | 消費電力 | 補助電源 | 電源容量 |
|---|---|---|---|
| RTX 5090 | 575W | 16ピン(600W)または8ピン×4 | 1000W |
| RTX 5080 | 360W | 16ピン(450W以上)または8ピン×3 | 850W |
| RTX 5070 Ti | 300W | 16ピン(300W以上)または8ピン×2 | 750W |
| RTX 5070 | 250W | 16ピン(300W以上)または8ピン×2 | 650W |
| RTX 5060 Ti | 180W | 8ピン×1または16ピン(300W以上) | 600W |
| RTX 5060 | 145W | 8ピン×1または16ピン(300W以上) | 550W |
| RTX 4090 | 450W | 16ピン(450W以上)または8ピン×3 | 850W |
| RTX 4080 SUPER | 320W | 16ピン(450W以上)または8ピン×3 | 750W |
| RTX 4070 Ti SUPER | 285W | 16ピン(300W以上)または8ピン×2 | 700W |
| RTX 4070 | 200W | 16ピン(300W以上)または8ピン×2(8ピン×1のモデルも) | 650W |
| RTX 4060 Ti | 160〜165W | 8ピン×1または16ピン(300W以上) | 550W |
| RTX 4060 | 115W | 8ピン×1または16ピン(300W以上)(6ピン×1のモデルも) | 550W |
| RX 9070 XT | 304W | 8ピン×2(16ピンのモデルも) | 750W |
| RX 9070 | 220W | 8ピン×2 | 650W |
| RX 9060 XT | 160W | 8ピン×1 | 450W |
※NVIDIAとAMDの公式仕様です。メーカー別モデルは端子と要件が変わることがあります。たとえばSAPPHIRE NITRO+ RX 9070 XTは16ピンで、8ピン×3のアダプターが付属し、電源要件は850Wです。
8ピン1本(150W)とPCIeスロット(75W)で合計225Wまで使えるため、消費電力180WのRTX 5060 Tiも145WのRTX 5060も8ピン1本で足ります。16ピン端子のモデルでも、付属アダプターで8ピン1本につなげます。電源容量は公式仕様で600Wと550Wです。
16ピンのGPUでも、ATX 3.1電源は必須ではありません。RTX 5070なら、8ピンケーブル2本と650Wの電源で公式要件を満たします。容量の計算はGPU別の推奨電源容量早見表、電源の選び方は電源ユニットの選び方ガイドが参考になります。
出典:RTX 5090 / RTX 5080 / RTX 5070系 / RTX 5060系 / RTX 4090 / RTX 4080系 / RTX 4070系 / RTX 4060系 / RX 9070 XT / RX 9070 / RX 9060 XT / SAPPHIRE NITRO+ RX 9070 XT
12V-2×612V-2×6とは?12VHPWRとの違い
12V-2×6は、電力用12ピンと信号用4ピンの計16ピンで最大600Wを供給するGPU用の電源コネクタです。12VHPWRの後継で、ピン数と最大600Wは変わりません。12VHPWRで見つかった信頼性の問題に対応するため、PCIe CEM 5.1で置き換えられました。
焼損問題の経緯
| 時期 | 出来事 |
|---|---|
| 2022年10月 | RTX 4090が発売されました。搭載する12VHPWRコネクタは1本で最大600Wを供給でき、RTX 40シリーズで普及しました。 |
| 2022年11月 | RTX 4090で相次いだコネクタの溶損報告について、NVIDIAは把握している事例が世界で約50件あり、共通点としてコネクタが奥まで挿さっていなかったと説明しました。 |
| 2023年 | PCIe CEM 5.1で12V-2×6コネクタが定義されました。電力ピンを長く、センスピンを短くして、差し込みが浅いときは電力を引かない仕組みを加えています。 |
| 2024年〜 | ATX 3.1対応電源が各社から登場し、電源側にも12V-2×6端子を持つモデルが増えました。 |
| 2025年1月〜 | 消費電力575WのRTX 5090が発売され、12V-2×6でも溶損の報告が続いています。事例ごとに条件が違い、原因を1つに断定できる段階ではありません。 |
12V-2×6 で何が変わったか
変わったのは端子の長さとセンス信号の定義です。ケーブル側のプラグは変わっていません。
| 項目 | 12VHPWR(旧) | 12V-2×6(新) |
|---|---|---|
| センスピンの位置 端子の縁から | 0.45mm | 1.95mm(1.5mm短い) |
| 電力端子と接触の順序 | 電力ピンが十分に噛み合う前にセンスピンが接触する余地があった | 0.25mm長く、十分に噛み合ってからセンスピンが接触する |
| センス信号が未接続のとき | 0Wを示す状態がない | 0Wで、GPUはケーブルから電力を引かない |
| ケーブル側のプラグ | 共通 | 共通 |
改良されたのは端子側なので、ATX 3.0電源に付属する12VHPWRケーブルもRTX 50シリーズに使えます。確認するのは、ケーブルの対応電力と電源容量です。
600W時は+12Vの6ピンそれぞれに約8.3Aが流れ、1ピンあたりの規格9.2Aに対して余裕は1割ほどです。150Wで約4.2A、1ピンの規格が7.0AのPCIe 8ピンより余裕が小さく、接触不良で電流が偏ると規格を超えやすくなります。
コネクタは奥まで挿し、ケーブルに無理な力がかからないよう配線してください。点検の手順は12V-2×6・12VHPWRの焼損対策ガイドで確認できます。
出典:CORSAIR 12VHPWRと12V-2×6の解説 / Tom’s Hardware NVIDIAの声明(2022年11月)
流用モジュラーケーブルを他社の電源に流用してはいけない理由
モジュラー電源(ケーブルが着脱式の電源ユニット)を交換するときは、前の電源のケーブルを使い回さないでください。
なぜ危険なのか
マザーボードやGPUに挿す側の形は共通でも、電源ユニットに挿す側のピン配列はメーカーごとに違うことが多いためです。同じ形で挿さっても、内部の配線まで同じとは限りません。
配列の違うケーブルで通電すると、部品の損傷や火災につながる恐れがあり、保証の対象外になる場合もあります。
物理的に挿さってしまうのが厄介なところで、間違いに気づかないまま電源を入れる恐れがあります。つないだSSDやマザーボードまで壊れると、ケーブル代では済みません。
同じメーカーでも要注意
同じメーカーでも、シリーズが違うとピン配列が異なることがあります。Seasonicは現行のCORE・FOCUS・VERTEX・PRIMEを共通の配列にしていますが、旧モデルには違う配列のものがあります。
CORSAIRのケーブルはType 4のように端子の種類で対応が分かれます。電源を交換するときは、Seasonicの互換性ガイドのようなメーカーの対応表で、型番まで確かめてください。
古い電源のケーブルは、見た目が合っていても流用しないのが安全です。
おすすめ電源を買い替えるならケーブル1本でつなげるATX 3.1電源
8ピンケーブルの本数や電源容量が足りないときは、変換で補わず電源を買い替えます。次の2台は16ピンのケーブルが付属するATX 3.1電源で、容量はGPUの公式要件に合わせて選べます。
出典:ASUS TUF Gaming 1000W Gold EVO 仕様
FAQよくある質問
まとめケーブルで失敗しないための3つのルール
- 電源を交換したらケーブルも全部交換します。電源に挿す側のピン配列はメーカーやシリーズで違うことがあり、古いケーブルの流用は部品の損傷や火災の原因になります。
- 16ピンのGPUは指定の本数でつなぎます。付属アダプターの8ピンはRTX 5070が2本、RTX 5080が3本、RTX 5090が4本です。Mini-ITXで12V-2×6を使うならSFX電源おすすめ【2026年版】でATX 3.1対応モデルを選べます。
- コネクタは奥まで挿し、ケーブルは無理に曲げません。16ピンはコネクタの根元で曲げず、CORSAIRのケーブルなら国内代理店の案内どおり35mm以上離して配線します。接触不良は溶損の原因になります。
「挿さったから大丈夫」ではなく、GPUの指定本数、電源メーカーの対応表、コネクタの差し込みの3点を確かめてください。組み立て時のケーブル接続手順は自作PC組み立てガイドで確認できます。
