同じN3Pでも、1WあたりFPSは決まらない
PS6世代のPlayStation携帯機とSteam Deck 2で、同じゲームを長く遊べるのはどちらでしょうか。Sony向けのKynisと、Valve向けとされるGainsboroughが、どちらもTSMCの3nm製造プロセス「N3P」を使い、Sony側が1WあたりのFPSで上回るというリークが出ています。
N3P採用説だけでは、PS6携帯機のほうが省電力とは判断できません。両方が同じプロセスなら、勝敗を分けるのはCPU・GPUの構成、動作電圧、メモリ、ゲームの最適化です。Gainsboroughもリークではセミカスタム品であり、汎用ノートPC向けチップとの単純な比較にはなりません。
購入を待つ理由にするなら、チップ名よりも、遊びたいゲームの対応と同程度の画質での本体消費電力を重視したいところです。2026年10月6日の公開情報では、両機の最終仕様と同条件の実機比較は示されておらず、電池持ちの優劣を決められる段階ではありません。
目次
確度N3Pの特性は公式情報、両機への採用はリーク
TSMCの省電力数値はN3PとN3Eの比較です。SonyとValveの次世代携帯機を測定した数字ではなく、特定のゲームで何%効率が上がるかを保証するものでもありません。
携帯機向けとされるSoCは、CPU・GPUなどをまとめたチップです。今回の情報ではSony側をKynis、Steam Deck 2側をGainsboroughと呼び、両方がN3Pを採用するという前提で効率を比べています。しかし、この採用情報はメーカーが公開した製品仕様ではありません。
| 情報 | 判断に使える範囲 |
|---|---|
| Sonyの携帯PlayStation開発 | 2024年11月の報道では開発初期の段階。Sonyは製品を発表していません。 |
| N3Pの省電力特性 | TSMCがN3E比の改善幅を公開。製造技術の比較に使えます。 |
| Kynis/CanisのN3P採用 | 携帯PlayStation向けとするリーク。Sonyの確定仕様としては扱えません。 |
| Gainsboroughの存在 | AMDのドライバーと輸出入データに名前が載っています。Steam Deck 2との関係はValveが認めていません。 |
| GainsboroughのN3P採用 | セミカスタムAPUとするリーク。Steam Deck 2への採用も未確定です。 |
| 現行Steam DeckのAPU | AMDとValveが携帯ゲーム向けカスタム品であることを公式に説明しています。 |
| Sony側が高いFPS/Wを出す | 将来の効率を予想する主張。同条件の実機測定を伴う比較ではありません。 |
KynisとCanisを、改名前後の名称とは決めつけられない
携帯PlayStation向けSoCにはCanisという表記が以前から使われています。2026年10月の情報にもCanis表記が残る一方、Kynisと記す情報もあります。名称の違いだけで、別チップの登場やコードネーム変更があったとは判断できません。同じ計画を指すかどうかも、メーカーによる説明が必要です。
据え置き機の名称にも注意が必要です。従来のリークではPS6側がOrion、次世代Xbox側がMagnusと区別されていますが、今回の効率比較には据え置きPS6をMagnusと記し、そのMagnusをTSMCのN3Cで作るとする記述が混ざっています。携帯機の省電力を判断するときに、名前の対応すら揃わない据え置きチップの製造プロセスを根拠として持ち込むことはできません。
製造技術同じN3Pなら、プロセス名だけでSonyの優位は導けない
TSMCの公式発表では、N3PはN3Eに対し、同じリーク電流で速度が5%向上し、同じ速度なら消費電力が5〜10%低下します。チップ密度は1.04倍です。速度の向上と電力の低下は比較条件が異なるため、同じ製品で両方をそのまま足し合わせる数字ではありません。
比較相手はN3Eです。現行Steam Deck OLEDの6nm APUからN3Pへ移れば消費電力が10%減る、という意味でも、次世代機のバッテリーが10%長く持つ、という意味でもありません。本体の電力には画面やメモリなども含まれます。
両機がN3Pを採用するというリークが正しいなら、N3P対N3Eの改善幅はSony側だけの強みにはなりません。同じプロセスを共有しても、同じ電力効率になるわけではありませんが、プロセス名だけから一方の勝利を説明することもできません。
N3世代のFINFLEXでは、同じチップ内の機能ごとに、性能・電力・密度の異なるセル構成を選べます。これは両機が同じセル構成を選ぶという証拠ではなく、製造プロセスが同じでも設計に選択肢があることを示す例です。
省電力化で得た余裕を駆動時間へ回すか、GPUを大きくするか、クロックを上げるかでも製品の性格は変わります。新しいプロセスは設計の自由度を増やしますが、最終的な性能と電池持ちは、その余裕の配分次第です。
N3P採用によって、消費電力の上限が自動的に30W以下になるわけでもありません。電力の上限はチップと本体の設計で決まります。製造プロセス名を、本体の小型化や冷却機構の軽量化が確定する根拠として使うことはできません。
チップ比較Gainsboroughもセミカスタム説、専用対汎用ではない
現行Steam Deckは、一般的なRyzenノートPC用APUをそのまま搭載した製品ではありません。AMDはValveと共同開発した携帯ゲーム向けセミカスタムAPUと説明し、Valveも携帯ゲームに最適化したカスタムAPUを共同開発したとしています。
Gainsboroughについても、元のリーク動画は特定顧客向けのセミカスタムAPUとして説明しています。N3P採用説とSteam Deck 2向けという推測は、ここから出ています。AMDの正式発表ではありませんが、このリークを前提に比較するなら、Gainsboroughを汎用ノートPC用チップと決めつけることはできません。
Gainsboroughという名前は、2026年9月29日(米国時間)に公開されたAMDのドライバー「Adrenalin 26.9.2」と、7月の輸出入データに現れました。初代Steam DeckのAPU「Aerith」と同じく『ファイナルファンタジーVII』のエアリスの姓にあたることが、Steam Deck 2用と見られている理由です。発見の経緯とGPU構成の推測はSteam Deck 2の発売時期と、待つか買うかの判断で詳しく扱っています。
セミカスタムはCPUやGPUのすべてをゼロから作り直す意味ではありません。共通のAMD技術を使いながら、顧客に応じて構成や周辺機能を調整できます。x86という命令セットや、PCゲームが動くという性質だけでは、特定顧客向け設計かどうかは判断できません。
Valveも、消費電力を上げて性能を稼ぐ方向は選んでいません。SteamOSの開発を率いるPierre-Loup Griffais氏は2025年11月、今と同じ電池持ちのまま性能を大きく引き上げたいと説明し、2026年9月にも「明確に区別できる性能向上」という目標は変わっていないと述べています。1Wあたりの性能を狙っているのはSonyだけではなく、Steam Deck 2も同じ課題に向き合う前提です。
Sony側にもValve側にも携帯機向けの設計余地がある、というのが出発点です。実際に何を省き、どの機能へ面積と電力を割くかは、最終仕様が必要になります。
メモリ192bit・8533MT/sなら約204.8GB/s、速さも省電力も別問題
Canis関連のリークにある192bit・LPDDR5X-8533という組み合わせが正しければ、理論メモリ帯域は約204.8GB/sです。計算は8533MT/s×192bit÷8で、約204,792MB/sとなります。メモリ容量を示す数字ではなく、転送できる量の上限を表します。
現行Steam Deck OLEDの公式仕様は、6400MT/sのLPDDR5を32bit×4チャンネル、合計128bitで接続する構成です。理論帯域は6400×128÷8=102,400MB/s、つまり102.4GB/sです。約2倍という比較は、リーク上のSony携帯機と現行Steam Deck OLEDの比較であり、Steam Deck 2との比較ではありません。
CPUとGPUがメモリを共有するAPUでは、帯域が足りないとGPUの演算ユニットを増やしても性能が伸びにくくなります。ただし、広いバスや速いメモリにも電力が必要です。約205GB/sという帯域だけでは、消費電力が低いとは言えません。
Gainsboroughのメモリ構成を同条件で比べられる公式仕様は、2026年10月6日の公開資料では示されていません。したがって、この帯域の計算からSony側がSteam Deck 2より高速・高効率だと結論づけることはできません。
最適化固定ハードへの最適化は両社にある、Sonyの強みは対応ゲーム次第
Sony側に期待できるのは、ゲーム開発者が携帯モードを明確な対象として最適化できる可能性です。もし携帯機用の画質・内部解像度・フレームレートをゲーム側で設計できれば、低いクロックでも必要な描画品質を保ちやすくなります。ただし、PS5・PS6ゲームの互換性や携帯モードの義務化が決まったという意味ではありません。
PS5 ProにはPSSRというAI超解像技術があります。将来の携帯機も再構成技術を使うなら、低い内部解像度から表示用の映像を作る方法が選択肢になります。それでも、PS5 ProのPSSRの存在から、携帯機の「PSSR 3.0」や特定の入力・出力解像度を確定することはできません。
Valve側にも固定ハードに合わせた調整があります。Steam Deckは一定のハード構成とSteamOSを持ち、ゲームの互換性をDeck Verifiedで検証する仕組みがあります。PCゲームの自由度を持つことと、携帯機に最適化されていないことは同義ではありません。
電力の配分を誰が決めるかも違います。Steam Deckでは、クイックアクセスメニューからフレームレート上限、TDP上限、GPUクロックを利用者が変えられます。Sonyはゲーム側に最適な携帯モードを用意させやすく、Valveは利用者がゲームごとに画質と電池持ちの配分を選べる、という設計の違いです。同じゲームでも、Steam Deck側は設定次第でFPS/Wが大きく動きます。
Windows用ゲームを動かすProtonにも、一律の効率差は置けません。Valveの開発者FAQは、ネイティブLinux版とProton版のうち、利用者に良い体験を提供するほうを選ぶ方針です。互換性処理があるという理由だけで、すべてのゲームのFPS/Wが一定割合下がると計算する根拠にはなりません。
測定条件1WあたりFPSは、画質と測る電力を揃えて比べる
FPS/Wは、フレームレートを消費電力で割った値です。例えば60fpsを本体全体20Wで出すなら3fps/W、同じ60fpsを15Wで出すなら4fps/Wになります。これは説明用の計算例であり、KynisやGainsboroughの測定結果ではありません。
比較には、同じゲーム・場面、同程度の画質、内部解像度、フレームレート上限を揃える必要があります。1080pネイティブ描画と720pからの再構成では仕事量が違い、同じ表示解像度だけでは条件が揃いません。異なるプラットフォームで完全に同じ設定にできない場合は、映像の差を併記する必要があります。
30fps上限で両方とも30fpsを維持する比較なら、FPS/Wの差は主に消費電力の差です。一方が目標FPSを維持できない場合は、平均FPSだけでなくフレーム時間の乱れも併せて見る必要があります。電力が低くても頻繁に処理落ちするなら、同じ遊びやすさを達成した比較にはなりません。
| 確認する条件 | 揃えないと起きる問題 |
|---|---|
| ゲームと測定場面 | CPU負荷や描画負荷の差を、チップの効率差と取り違えます。 |
| 内部解像度と画質 | 描画する仕事量が違うのに、同じ性能だと扱ってしまいます。 |
| FPS上限とフレーム生成 | 生成フレーム込みの表示FPSを、素の描画FPSと混ぜてしまいます。 |
| 電力の測定範囲 | APUだけの電力と、画面やメモリを含む本体全体の電力を混ぜます。 |
| 温度と継続時間 | 短時間の高いクロックを、長時間維持できる性能と取り違えます。 |

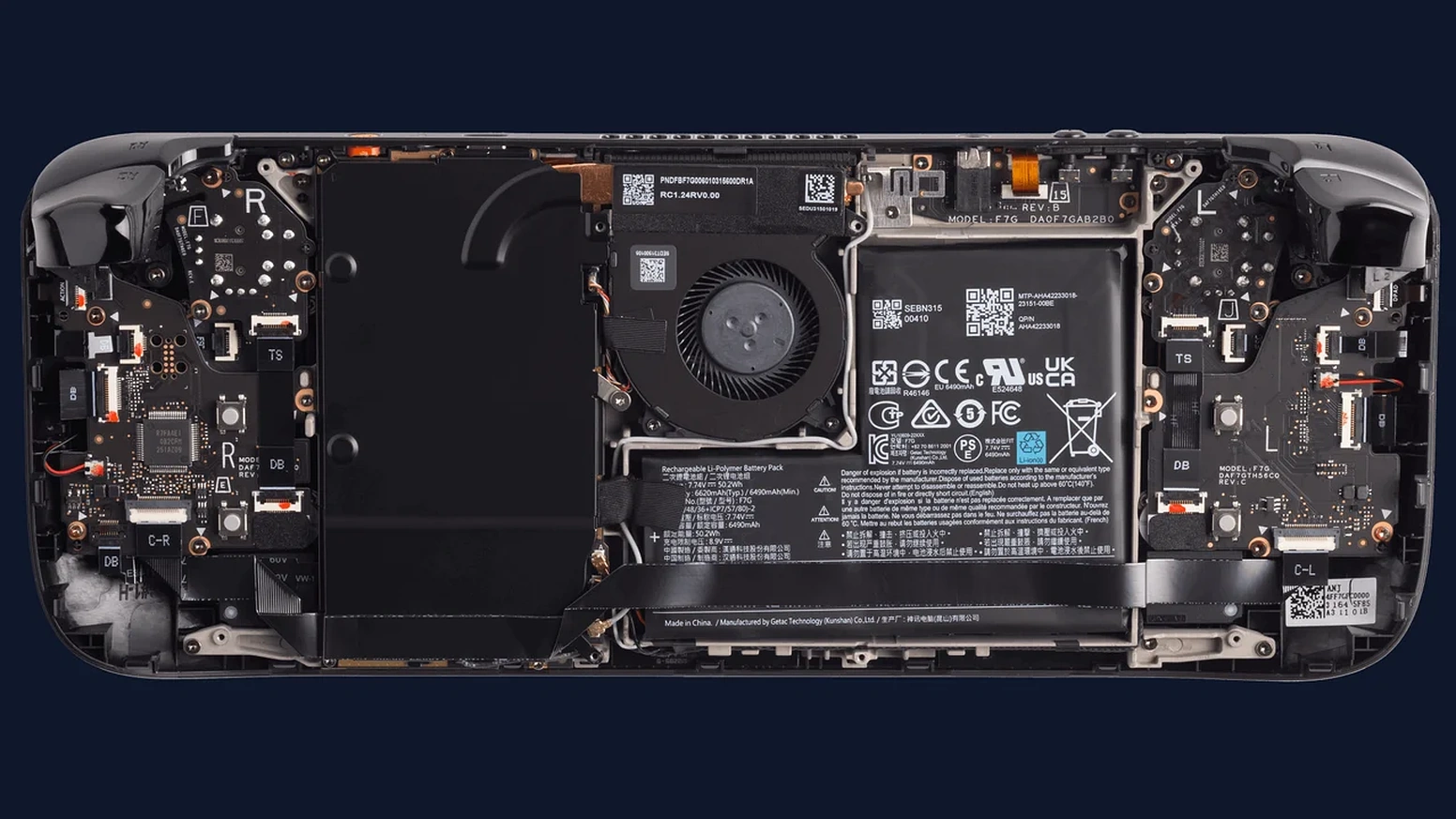

現行Steam Deck OLEDのAPU電力は4〜15Wですが、これは本体全体の消費電力ではありません。画面、メモリ、SSD、通信、ファン、電源回路も電力を使います。充電中のコンセント側の値には充電電力や変換損失も含まれるため、バッテリー動作時の消費電力と混ぜないことも大切です。

電池持ちは、消費電力に加えてバッテリー容量で変わります。現行Steam Deck OLEDのバッテリーは公式仕様で50Whです。この容量で本体全体が平均20Wを使うなら約2.5時間、15Wなら約3.3時間です。計算はWh÷Wで、実際の駆動時間には使用可能な容量や負荷の変動が影響します。FPS/Wが高い機種でも、小さなバッテリーなら長持ちするとは限りません。
ピークのTFLOPSやCU数だけでは、10〜15W前後での動作も分かりません。大きいGPUを低いクロックで動かす方法と、小さいGPUを高いクロックで動かす方法にはそれぞれ制約があります。小さいGPUが必ず省電力という法則はなく、ゲームごとの実測が必要です。携帯機向けAPUでCU数と電力枠の配分が性能を左右する例は、Ryzen Z3の12CU説とZ2 Extremeの比較でも取り上げています。
選び方待つ理由は対応ゲーム、効率の判断は実機比較から
このリークだけを理由に、Steam Deck 2よりPS6携帯機を待つべきとは言えません。Steamの購入済みゲームを携帯したい人は、動作対応と画質・駆動時間を重視するのが先です。PlayStationのゲームを携帯したい人は、どの世代・作品が単体で動くかという公式仕様が判断の分かれ目になります。
次世代機を待てる人も、N3Pという名前より、30fpsまたは60fpsなど自分が求める動作を、どの画質で何時間維持できるかを比較したいところです。高いFPS/Wの主張に、ゲーム名・内部解像度・本体消費電力・フレーム生成の有無が伴っているかが判断材料になります。
FAQPS6携帯機とSteam Deck 2の省電力比較でよくある疑問
まとめPS6携帯機の省電力優位は、N3P採用説だけでは証明できない
Kynis/CanisとGainsboroughがともにN3Pを採用するなら、製造プロセス名だけでは勝敗を決められません。現行Steam Deckは携帯ゲーム向けのカスタムAPUであり、Gainsboroughもセミカスタム説です。Sony専用対汎用PCという単純な構図ではありません。
次世代携帯機の価値を比べるには、遊びたいゲームを、同程度の画質と目標FPSで、何W・何時間動かせるかが必要です。名称の揺れやピーク演算性能より、測定条件が揃った実機比較が購入判断につながります。
