自作PC組み立て完全ガイド

初めてでも失敗しない手順と、よくあるミスの防ぎ方

10工程完成までのステップ

2〜3時間初心者の目安

0個特殊工具

パーツを選んだら、次は組み立てです。自作PCは「プラモデルより簡単」とよく言われますが、実際には力加減が分からなかったり、ケーブルの向きで迷ったりする場面が必ずあります。この記事では2026年の主流パーツ（AM5 / LGA1851・DDR5・12V-2×6電源コネクタ）に対応した組み立て手順を、初心者がつまずきやすいポイントとセットで解説します。

組み立て前の準備
CPU取り付け
メモリ取り付け
M.2 SSD取り付け
CPUクーラー取り付け
マザーボードをケースに固定
電源ユニットとケーブル配線
グラフィックボード取り付け
初回起動とBIOS確認
よくあるミスと対処法
まとめ

SECTION 01組み立て前の準備

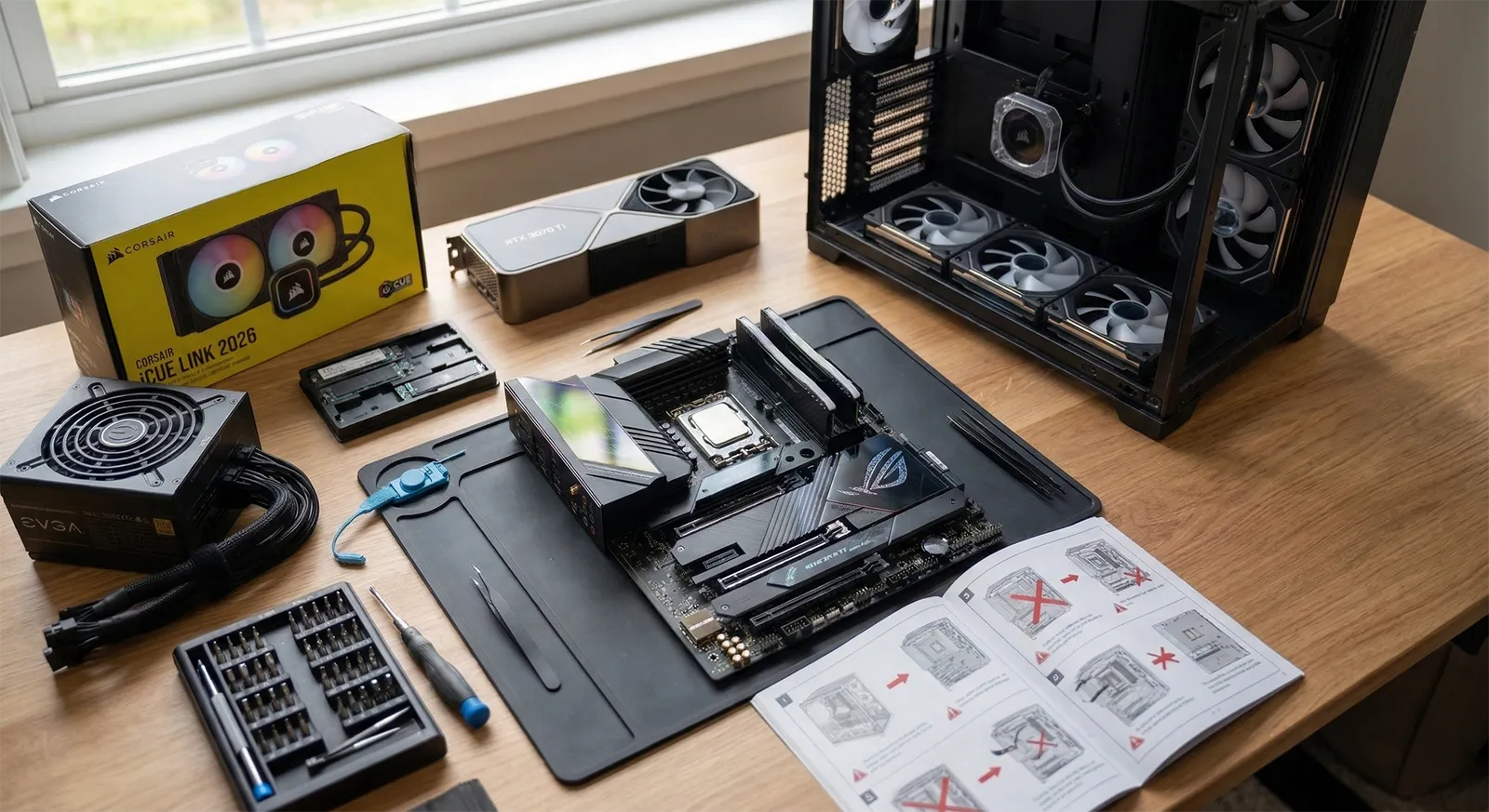

用意するもの

プラスドライバー（2番）PC組み立てで使うネジはほぼすべて2番サイズです。磁気タイプだとネジを落としにくく便利。長さ15cm程度の一般的なもので十分です。

作業スペースダイニングテーブル程度の広さがあれば十分です。マザーボードの箱を下敷きにして作業すると、基板を傷つけずに済みます。静電気対策は過度に気にしなくて大丈夫ですが、冬場は金属に触れて放電してから作業を始めてください。

マザーボードの説明書メモリスロットの優先順位やフロントパネルコネクタの配置はマザーボードごとに異なります。説明書（またはメーカーサイトのPDF）は必ず手元に用意してください。

Windows 11インストール用USBメモリMicrosoftの「メディア作成ツール」を使い、8GB以上のUSBメモリにインストールメディアを事前に作成しておきます。組み上がった後にすぐOSインストールに進めるよう、組み立て前に準備しておくのがおすすめです。

パーツ選びがまだの人は、自作 vs BTO比較ガイドで費用感を掴んでから戻ってきてください。電源ユニットの選び方やケースの選び方も参考になります。

組み立て前にパーツの初期不良チェック（最小構成テスト）を推奨します。マザーボード・CPU・メモリ1枚・電源だけでケース外で起動し、BIOS画面が出ることを確認してから本組みに進むと、トラブル発生時の切り分けが格段に楽になります。

作業の全体像

組み立ては大きく分けて「マザーボード上の作業」→「ケースへの組み込み」→「配線」→「起動確認」の4フェーズです。マザーボードに先にCPU・メモリ・SSDを載せてからケースに入れるのが基本の流れ。ケースに入れた後だと手が入りにくくなるパーツから順に取り付けていきます。

SECTION 02CPU取り付け

自作PCで最も緊張する工程ですが、手順さえ守れば難しくありません。力で押し込む場面は一切ないので、「硬い」「入らない」と感じたら必ず手を止めてください。

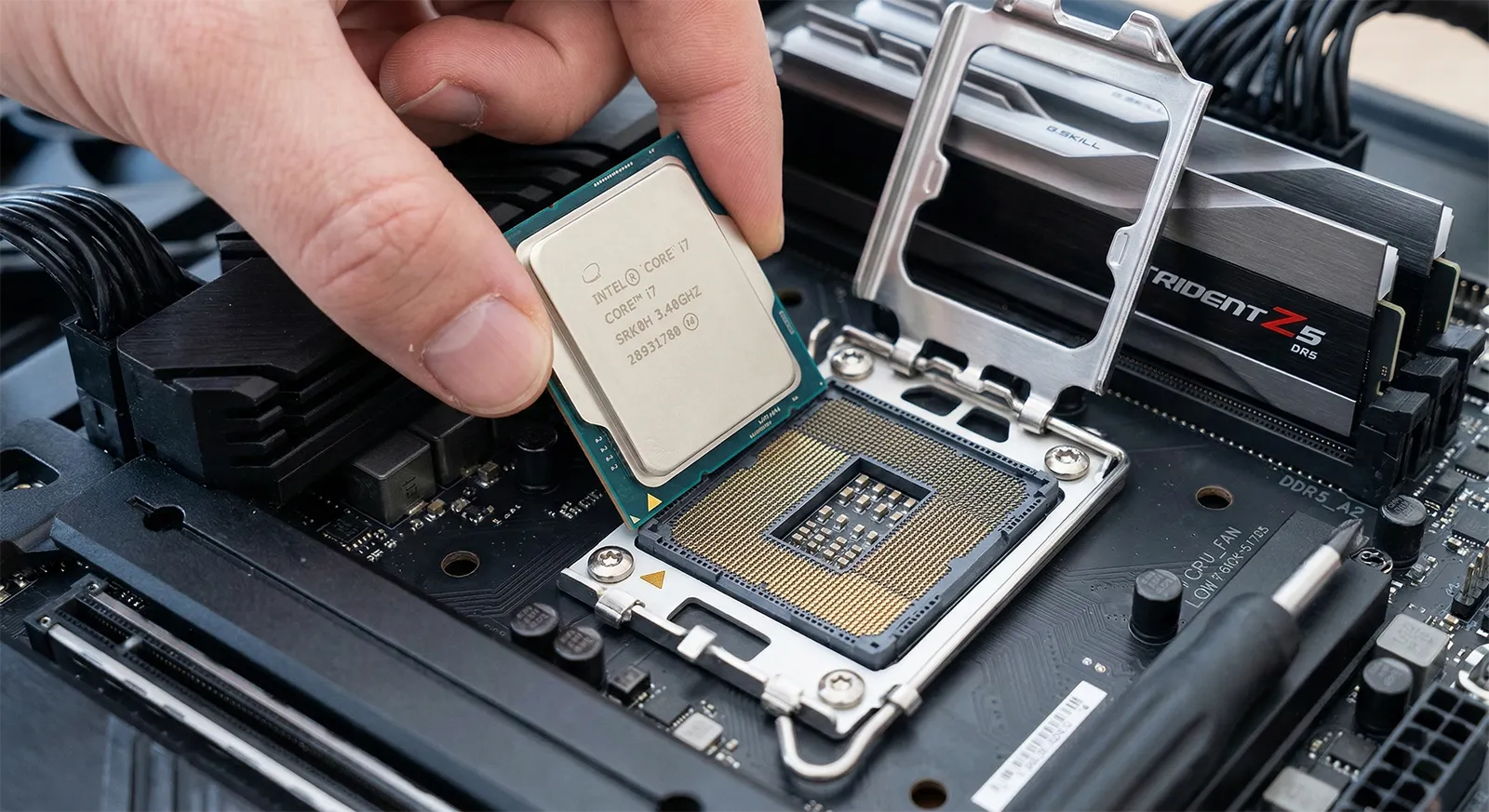

CPUを端を持ってソケットに載せる。向きが合っていれば自重でストンと収まる

CPUをロックしメモリも装着した状態。この段階でケースに入れる前に最小構成テストを推奨

AM5（AMD Ryzen）の場合

レバーを上げてカバーを開けるソケット横の金属レバーを軽く横に押してロックを外し、上に持ち上げます。CPUを保護するプラスチックカバーはまだ外しません。

CPUの向きを合わせて載せるCPU左下の金色の三角マークと、ソケット左下の三角マークを合わせます。AM5はLGA方式（ピンがマザーボード側）なので、ソケット内のピンに絶対に触れないこと。CPUの裏面（接点パッド）も素手で触らないでください。向きが合っていれば、CPUは自重でストンと収まります。

レバーを下ろしてロックCPUが収まったらレバーを下ろします。カチッと固定されれば完了。プラスチックカバーは自然に外れます（捨てずに保管してください。修理時に必要です）。

LGA1851（Intel Core Ultra 200S）の場合

レバーを上げてカバーを開けるソケット横の金属レバーを押し下げて横にずらし、ロックを外してから上に持ち上げます。金属製のリテンションプレートが跳ね上がります。

CPUの向きを合わせて載せるLGAソケットはピンがマザーボード側にあります。CPUの左下にある小さな三角マークと、ソケットの三角マークを一致させてそっと置きます。ずれていると絶対にハマらない構造なので、力を入れる前に目視確認してください。

プレートを下ろしてレバーをロックリテンションプレートを下ろし、レバーを元の位置に戻します。ここはかなり硬いのが正常です。「バキッ」という音がすることもありますが、正しい手順で行っていれば問題ありません。プラスチックカバーがポンと外れたら完了。こちらも保管しておきましょう。

AM5もLGA1851も、ピンはマザーボード側にあります（LGA方式）。ソケット内のピンは非常に繊細で、1本でも曲げると修理が極めて困難です。CPUを落としたり、斜めに押し込んだりしないよう慎重に扱ってください。

SECTION 03メモリ取り付け

メモリはマザーボードに「カチッ」と音がするまで押し込むだけですが、挿すスロットの位置と向きで迷う人が多い工程です。

どのスロットに挿すか

2枚組のメモリを使う場合（現在の主流）、4スロットあるマザーボードでは2番目と4番目のスロット（A2 / B2）に挿すのが一般的です。これはデュアルチャネル動作のための推奨配置で、マザーボードの説明書に明記されています。

スロットの番号はメーカーによって表記が異なります（DIMM_A1/A2、DDR5_1/DDR5_2 など）。必ず説明書で「2枚の場合の推奨スロット」を確認してください。間違えるとデュアルチャネルが有効にならず、メモリ帯域が半減します。

取り付け手順

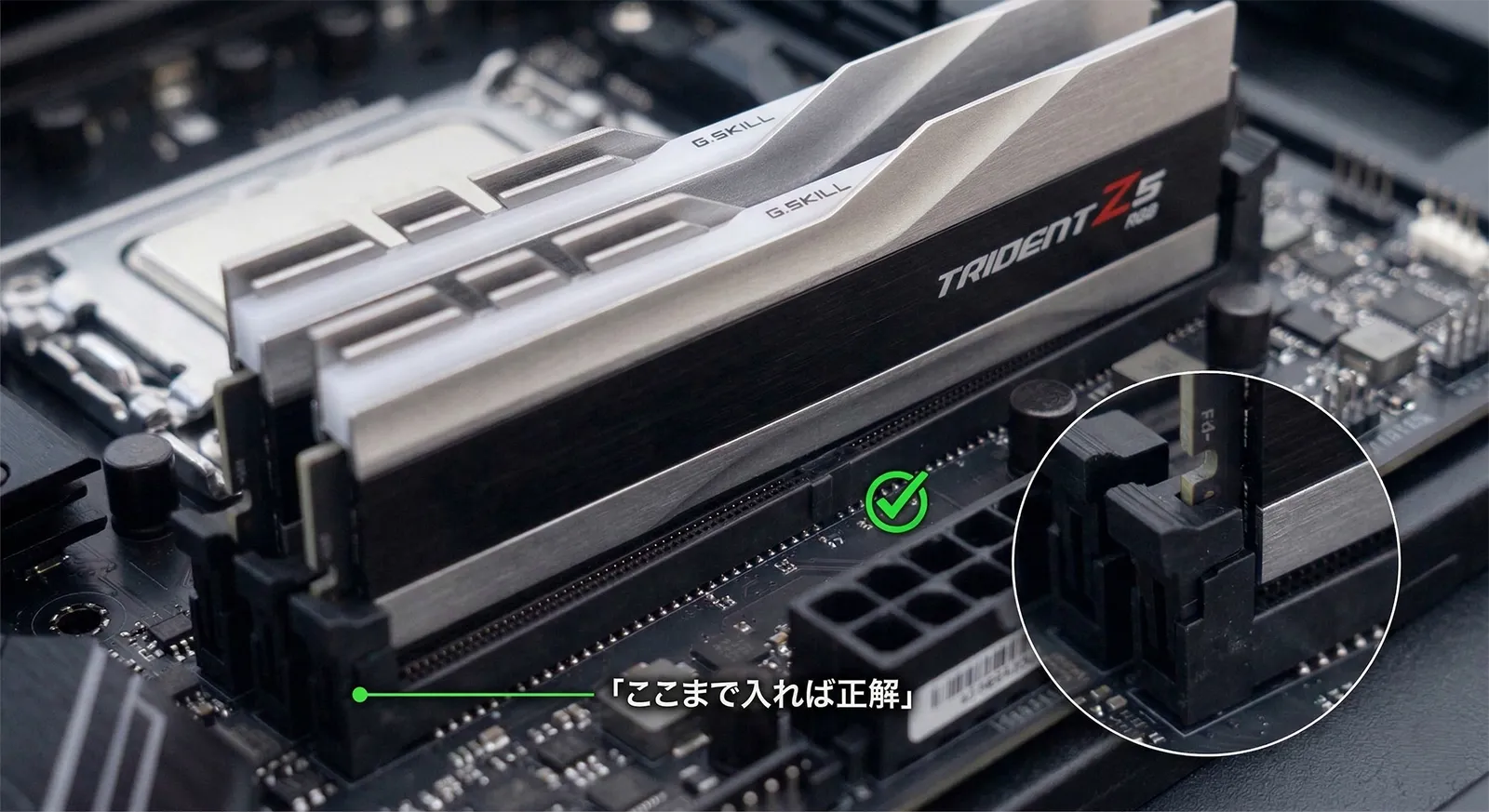

ラッチがしっかり閉じて「ここまで入れば正解」の状態。中途半端な挿し込みが最も多いミス

スロットのラッチを開くスロットの片側（または両側）にあるラッチを外側に倒して開きます。最近のマザーボードは片ラッチが主流で、片側だけ開きます。

切り欠きの向きを確認して挿すメモリの端子部分にある切り欠き（ノッチ）をスロット側の突起に合わせます。向きが逆だと物理的に入らない設計です。合わせたら、メモリの両端を均等に、まっすぐ下に押し込みます。

カチッと鳴るまで押すラッチが自動的に閉じて「カチッ」と鳴れば完了。思ったより力が必要です。「こんなに押して大丈夫？」と不安になる人が多いですが、切り欠きが合っていれば壊れません。中途半端に挿さった状態が一番危険です。

SECTION 04M.2 SSD取り付け

2026年現在、ゲーミングPCのメインストレージはM.2 NVMe SSDが標準です。2.5インチSATA SSDは速度面で見劣りするため、新規に組むならM.2スロットを優先してください。

ヒートシンクを外す最近のマザーボードはM.2スロットにヒートシンク（金属カバー）が付属しています。ネジを外してヒートシンクを取り外します。裏面にサーマルパッドが貼ってあるので、保護フィルムを剥がすのを忘れずに。

SSDを斜めに挿してからネジ留めM.2スロットにSSDを約30度の角度で差し込みます。端子が奥まで入ったら、SSDを水平に倒してネジで固定します。ツールレス固定機構を備えたマザーボードも増えており、その場合はクリップをスライドするだけです。

ヒートシンクを戻すサーマルパッドがSSDのコントローラーチップに接触するようにヒートシンクを被せ、ネジで固定します。Gen5 SSDは発熱が大きいため、ヒートシンクの装着は必須です。

M.2スロットが複数ある場合、CPU直結スロット（通常は一番上）をメインSSDに使ってください。チップセット経由のスロットは帯域が共有されるため、最大速度が制限される場合があります。どれがCPU直結かは説明書の「M.2スロット仕様」欄に書いてあります。

SECTION 05CPUクーラー取り付け

CPUクーラーはケースに入れる前に取り付けるのが鉄則です。ケース内だとバックプレートに手が届かず苦労します。

空冷クーラーの場合

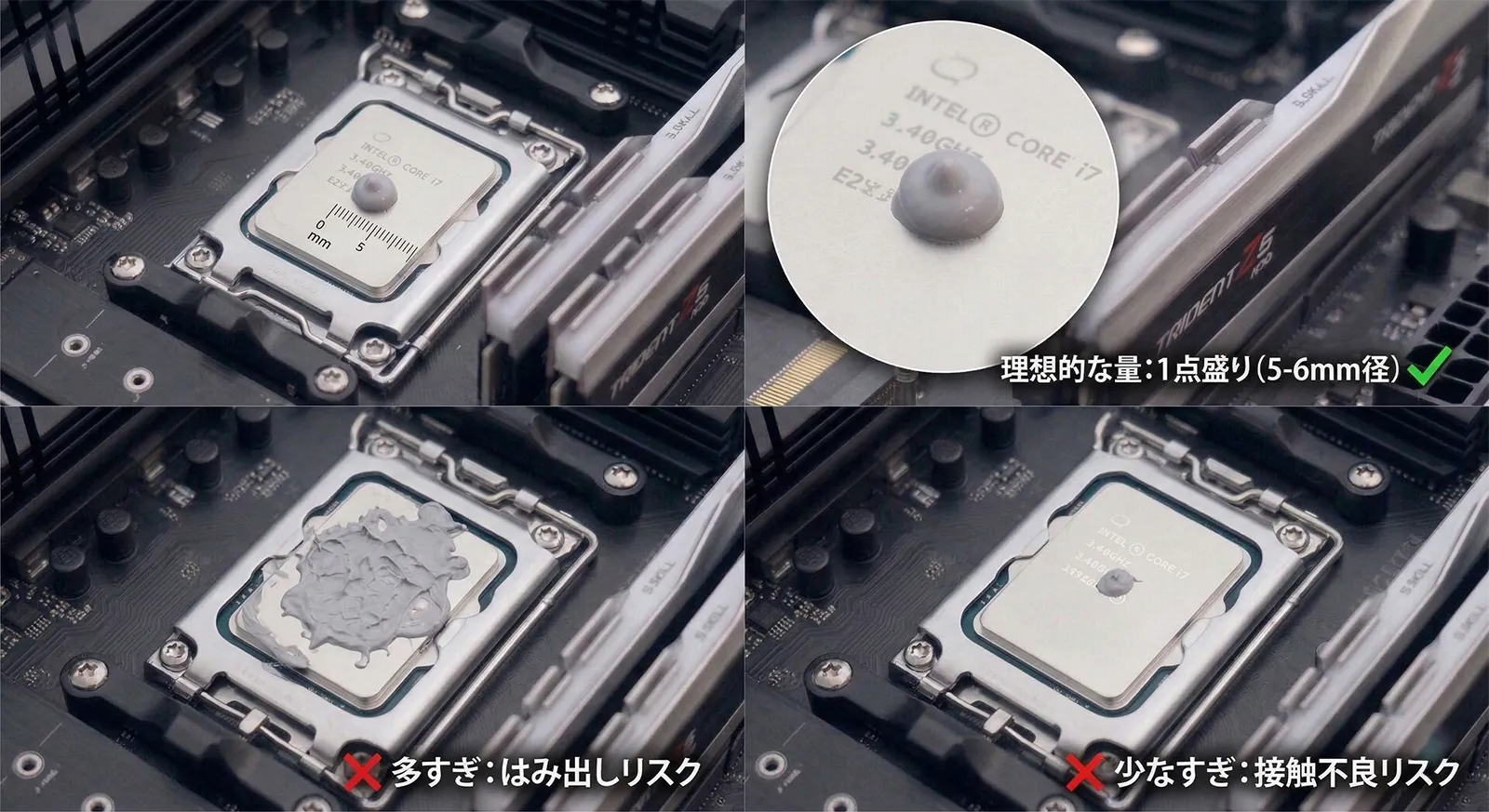

グリスの量は「5〜6mm径の1点盛り」が理想。多すぎるとはみ出し、少なすぎると接触不良の原因に

バックプレートを取り付けマザーボード裏面にバックプレートをネジ（またはプッシュピン）で固定します。AM5はマザーボード標準のバックプレートをそのまま使えるクーラーが多いです。

グリスを塗るCPUの中央に米粒〜小豆大のグリスを1点盛りします。クーラーの圧着で自然に広がるため、ヘラで塗り広げる必要はありません。グリスがクーラーに塗布済みの製品もあるので、その場合は追加不要です。

クーラーを載せてネジを対角に締めるクーラーをCPUの真上からまっすぐ置き、ネジを対角線の順番で少しずつ均等に締めます。一気に片側だけ締めると圧力が偏り、冷却ムラや最悪の場合は基板の反りにつながります。

ファンケーブルを接続クーラーのファンケーブルをマザーボードのCPU_FANヘッダーに接続します。接続を忘れるとCPUが過熱して自動シャットダウンするので要注意。

簡易水冷（AIO）の場合

水冷ヘッド（ポンプ部分）のCPUへの取り付けは空冷と同じ要領です。違いはラジエーターの設置で、これはケースに固定する工程になります。

▲

ラジエーターの設置位置天面排気（トップマウント）が最も一般的です。前面吸気（フロントマウント）でも問題ありませんが、ホースの取り回しとケースの対応サイズを確認してください。ラジエーターのホース接続部はなるべく下側に配置すると、エア溜まりによる異音を防げます。

▲

ポンプヘッダーの接続先ポンプのケーブルはマザーボードのAIO_PUMPまたはCPU_FANヘッダーに接続します。AIO_PUMPヘッダーは常時フル回転で制御されるため、ポンプの安定動作に適しています。

SECTION 06マザーボードをケースに固定

CPU・メモリ・SSD・クーラーを載せたマザーボードを、いよいよケースに組み込みます。

I/Oシールドの確認最近のマザーボードはI/Oシールド（背面端子のカバー）が一体型のものが大半です。別体の場合は、マザーボードを入れる前にケース背面にはめ込んでください。後から付けるのは非常に困難です。

スタンドオフの確認ケース内のスタンドオフ（真鍮の六角柱）がマザーボードのネジ穴と一致しているか確認します。ATXなら9箇所が一般的。スタンドオフがない位置にネジ穴がある場合は、付属のスタンドオフを追加してください。余計な位置にスタンドオフがあるとショートの原因になります。

マザーボードを斜めに入れて固定I/O端子側からケースに入れ、背面端子をI/Oシールドの穴に通しながら水平に降ろします。ネジ穴が合ったら、対角線の順に軽く締めてから本締めします。締めすぎに注意——基板がたわむほど締める必要はありません。

SECTION 07電源ユニットとケーブル配線

電源ユニット（PSU）はケース下部に設置するのが現在の主流です。フルモジュラー電源なら、使うケーブルだけを接続できるので配線がすっきりします。

電源の取り付け

ケーブルを先に電源側に挿すフルモジュラー電源の場合、ケースに入れる前に必要なケーブルを電源ユニット側に接続しておきます。必要なのはATX 24ピン（マザーボード）、CPU 8ピン（EPS）、12V-2×6（GPU用）、SATA電源（ストレージ用、必要な場合）です。

電源をケースに固定ファンを下向き（ケース底面の吸気口に向ける）にして、ケース背面からネジ4本で固定します。底面に吸気フィルターがあることを確認してください。

フルモジュラー電源のケーブルは、必ずその電源に付属のケーブルを使ってください。メーカーや型番が異なる電源のケーブルはピン配列が異なることがあり、他社のケーブルを流用するとパーツが破損する事故が実際に起きています。見た目が同じでも互換性はありません。

ケーブル接続

ケーブル	接続先	注意点
ATX 24ピン	マザーボード右端	最も大きいコネクタ。ラッチの向きを確認して奥まで挿す
CPU 8ピン（EPS）	マザーボード左上	先にケース裏側から配線を通しておくと楽。見た目が似たPCIe 8ピンとの誤接続に注意
12V-2×6	グラフィックボード	RTX 50/40シリーズの電源コネクタ。ケーブルを無理に曲げない（端子の接触不良の原因）
フロントパネル	マザーボード下部	電源SW・リセットSW・LED。極性があるのはLEDのみ。説明書のピン配置図を見ながら接続
USB 3.0 / USB-C	マザーボード右下	ケース前面端子用。USB-Cヘッダーは向きが決まっているのでそのまま挿すだけ
ファンケーブル	SYS_FAN各ヘッダー	ケースファンをマザーボードの SYS_FAN に接続。足りない場合は分岐ケーブルを使用

配線のコツ

ケーブルはケースの裏面（マザーボードトレイの裏側）を通すのが基本です。表側にケーブルが散乱しているとエアフローが悪化し、見た目も悪くなります。以下の3点を意識すると初心者でもきれいにまとまります。

太いケーブルから先に配線するATX 24ピン → CPU 8ピン → GPU 12V-2×6 の順に通します。太いケーブルは後から動かしにくいので先に配置するのがコツです。

ケース裏面の結束バンド用フックを活用ほとんどのケースに結束バンドやマジックテープの固定ポイントがあります。ケーブルを束ねて固定するだけで見た目が大きく改善します。

完璧を目指さなくて大丈夫ケーブルマネジメントは性能に直結しません。通気口を完全に塞いでいない限り、温度への影響もわずかです。最初の1台は「裏配線を通す」だけで十分です。

SECTION 08グラフィックボード取り付け

グラフィックボードはすべてのパーツの中で最も大きく、最も重いパーツです。2026年のハイエンドGPU（RTX 5080/5090クラス）は、Founders Editionこそ2スロットに収まりますが、各メーカーのオリジナルモデルでは3スロット以上・長さ330mm超・重量1.5kg以上というものも珍しくありません。取り扱いには注意が必要です。

PCIeスロットカバーを外すケース背面の拡張スロットカバーを必要な枚数分外します。2スロットGPUなら2枚、3スロットなら3枚。ネジ式かワンタッチ式かはケースによって異なります。

GPUをPCIe x16スロットに挿すマザーボードの一番上のPCIe x16スロット（CPU直結）を使います。GPUのコネクタ部分をスロットに合わせ、均等に押し込むとラッチが閉じます。片側だけ先に入れて斜めにならないよう注意してください。

背面ブラケットをネジ留めGPUの背面ブラケットをケースにネジで固定します。ここでしっかり留めないとGPUが傾いて端子に負荷がかかります。

電源ケーブルを接続RTX 50/40シリーズは12V-2×6コネクタ（12VHPWR）を使用します。コネクタはラッチが「カチッ」と鳴るまで確実に挿し込み、コネクタから35mm以上はケーブルをまっすぐに保ってください。その先で緩やかに曲げるのはOKです。焼損事故のほぼすべてが「挿し込み不足」か「コネクタ直近での急な折り曲げ」が原因です。ATX 3.1対応電源なら安全機構が追加されていますが、正しい取り扱いが最大の予防策です。

GPUサポートブラケット（つっかえ棒）の使用を強く推奨します。重量のあるGPUは時間とともに自重で傾く「GPUたわみ」が発生します。数百円〜千円程度のサポートブラケットで防げるので、ケースに付属していない場合は別途用意してください。

SECTION 09初回起動とBIOS確認

すべてのパーツを取り付けたら、いよいよ初回起動です。サイドパネルは開けたまま起動してください。問題があったときにすぐ対処できます。

起動前の最終チェック

✓

CPU補助電源（EPS 8ピン）は接続されているか最も忘れやすいケーブルです。マザーボード左上の奥まった位置にあるため見落としがち。未接続だとPCが起動しません。

✓

GPU補助電源（12V-2×6）は接続されているかGPUの電源ケーブルが未接続だと、ファンが回らず映像も出力されません。

✓

モニターケーブルはGPUに接続されているかマザーボードの映像端子ではなく、GPUの映像端子にHDMI/DisplayPortを接続してください。マザーボード側に接続するとGPUが使われません（CPU内蔵GPUがない場合は映像が出ません）。

✓

電源ユニットのスイッチは「I」（ON）側になっているか背面の物理スイッチが「O」（OFF）のままだと何も起きません。意外と見落としがちです。

電源を入れる

ケースの電源ボタンを押します。ファンが回り始め、マザーボードのLEDが点灯すれば通電成功です。正常であれば数秒〜十数秒でBIOS画面（またはロゴ画面）がモニターに表示されます。

BIOS画面で確認すること

CPUとメモリが正しく認識されているかBIOS画面のトップにCPU名とメモリ容量が表示されます。メモリが1枚しか認識されていない場合は、挿し込み不足の可能性大。一度抜いて挿し直してください。

SSDが認識されているかストレージの欄にM.2 SSDの型番と容量が表示されていることを確認します。

XMP / EXPOを有効にするメモリの本来の速度を引き出すために、この段階でXMP/EXPOを有効にしておきましょう。詳細はBIOS設定ガイドを参照してください。

Windows 11のインストールとドライバ導入

BIOSの確認が済んだら、準備しておいたUSBメモリからWindows 11をインストールします。インストール自体は画面の指示に従うだけで完了します。

Windowsが起動したら、以下の順番でドライバを入れていきます。

GPUドライバNVIDIAまたはAMDの公式サイトから最新ドライバをダウンロードしてインストールします。Windows Updateで入る汎用ドライバでは性能が出ないので、必ず公式版を使ってください。

チップセットドライバマザーボードメーカーのサポートページからチップセットドライバをダウンロード。LANやオーディオのドライバもここにまとまっています。

Windows Updateを実行残りの細かいドライバはWindows Updateで自動的に入ります。すべて完了したら再起動して、ゲーム環境の構築に進みましょう。

ドライバ導入後のOS設定最適化（電源プラン・Game Mode・VBSなど）はOS設定ガイドで解説しています。

SECTION 10よくあるミスと対処法

初めての自作で遭遇しやすいトラブルをまとめました。ほとんどは「接続忘れ」か「挿し込み不足」が原因です。

症状	原因（可能性が高い順）	対処法
電源が入らない	電源スイッチがOFF / フロントパネルの電源SWコネクタ未接続 / ATX 24ピン未接続	電源背面スイッチ確認 → フロントパネルコネクタを差し直し → 24ピンを挿し直し
ファンは回るが映像が出ない	モニターケーブルがマザーボード側に接続 / GPU補助電源の未接続 / メモリの挿し込み不足	GPU側の映像端子に接続 → GPU電源確認 → メモリを挿し直し
ビープ音が鳴る / Debug LEDが点灯	メモリ未認識 / CPU未認識 / GPU未認識	Debug LEDの表示（CPU / DRAM / VGA / BOOT）に対応するパーツを挿し直し
メモリが半分しか認識されない	1枚が挿し込み不足 / 間違ったスロットに挿している	2枚とも抜いて推奨スロットに挿し直し
SSDが認識されない	M.2スロットの挿し込み不足 / スロットの互換性（Gen5スロットにSATA SSDなど）	抜き挿し → 別のM.2スロットで試す → 説明書でスロット仕様を確認
CPU温度が異常に高い（90℃超）	クーラーのグリス保護フィルム剥がし忘れ / ファンケーブル未接続 / 取り付け不良	即シャットダウン → クーラーを外して確認 → グリスを塗り直して再取り付け

マザーボードのDebug LED（またはQ-LED）は最強のトラブルシュート手段です。CPU・DRAM・VGA・BOOTの4つのLEDのどれが点灯しているかで、問題のあるパーツが即座に特定できます。起動しないときは慌てず、まずDebug LEDを確認してください。

それでも起動しない場合

すべてを確認しても起動しない場合は、最小構成に戻ります。GPUを外し、メモリを1枚だけにして、マザーボード・CPU・メモリ・電源の4点だけで起動を試みます。これで起動すれば、外したパーツのどれかが原因。起動しなければ、マザーボード・CPU・メモリ・電源のいずれかの不具合が考えられます。

新しいCPUをマザーボードに載せたときに、BIOSが古くて起動しないケースがあります。AM5の600シリーズ（B650/X670）にRyzen 9000シリーズを載せる場合や、LGA1851の初期ロットで新CPUに未対応の場合が該当します。マザーボードの箱に「Ryzen 9000 Ready」等のシールが貼ってあれば対応済みです。未対応の場合はBIOS Flashback機能（CPUなしでBIOSを更新できる機能）を使います。対応マザーボードならUSBメモリにBIOSファイルを入れて背面のFlashbackボタンを押すだけで更新可能です。
